液压同步控制实列

zjx0573 · 发表于 2015-4-3 08:26:39

本帖最后由 zjx0573 于 2015-4-3 08:30 编辑

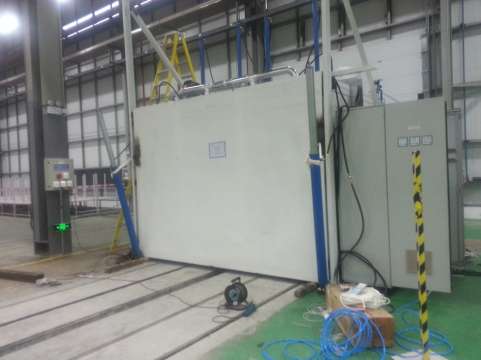

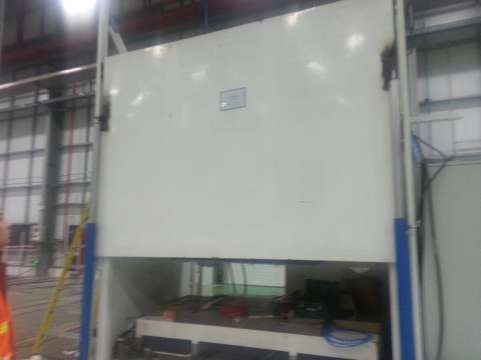

最近为某外资企业一套用一个二分流同步器控制2组4个油缸的同步,是一个大型炉门烘箱,2个小油缸同步提升极板,2个三节缸提升炉门,极板提升完成后提升炉门,不同时工作,极板行程1200,缸径50杆径32mm 精度误差0-2mm ,炉门精度三节缸行程3000,同步误差 2-5mm测试运行良好,现在客户满意,要求改原来设备的2个同步阀控制的四条油缸,(一拖二设计) 完成后上图

静静等待 · 发表于 2015-4-3 10:23:03

32个赞

chenyueyun · 发表于 2015-4-3 16:56:43

挺好，是用比例阀控制的吗？

zjx0573 · 发表于 2015-4-4 12:07:19

不用比例和伺服,只是用我们的程控分流器开环控制,加上传感器效果更佳

Use · 发表于 2021-7-13 11:24:42

本帖最后由 Use 于 2021-7-13 11:27 编辑

小伙子很努力，值得表扬，不过现在有更好更简单的方法解决了。一个高精度伺服同步阀就能实现0.5-2毫米的高精度同步了，即装即用免调试并且价位比容积同步低，寿命远超容积同步。中国同步领先世界就是这些技术实现的。
