中间继电器的使用

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2015-4-1 12:48:03 | 显示全部楼层 |阅读模式
听到说一个中间继电器可以控制一个双头电磁阀的得电和失电状态的情况,请问有谁知道是怎么控制的吗?
正常为图片中两个继电器的情况,图片中一个继电器的情况能实现吗?可以的话怎么接线?或者有其它型号的继电器,具体是怎么样的?

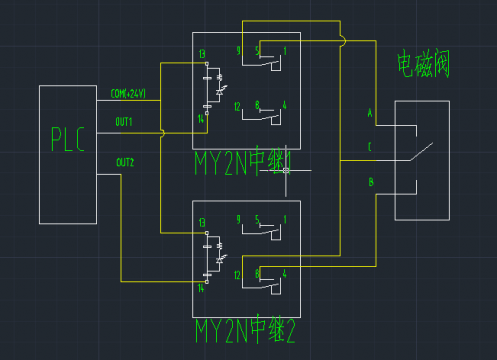

正常接线

正常接线
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2015-4-1 12:48:57 | 显示全部楼层

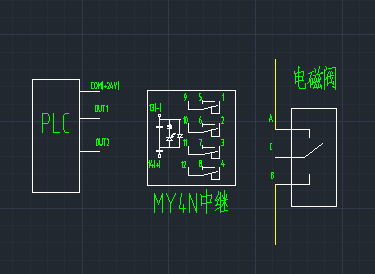

一个继电器的情况

回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:514
  • 打卡总奖励:1868
发表于 2015-4-2 00:06:11 | 显示全部楼层
不能一个控制吧,继电器工作所有触点都动啊
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-4-2 07:56:10 | 显示全部楼层
      一个继电器只有两个不同的状态.
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2015-4-2 09:26:20 | 显示全部楼层
fsdongxu 发表于 2015-4-2 00:06
不能一个控制吧,继电器工作所有触点都动啊

是啊,很怀疑。双头电磁阀,肯定是需要两个输入信号的,一个中继只有一个线圈,也就是只能接受一个输入信号,怎么破?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-4-3 10:37:59 | 显示全部楼层
       理清电磁阀动作情况.
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2015-4-5 22:17:07 | 显示全部楼层
如果是普通继电器,那只有一个线圈是静态下长期给电了
回复

使用道具 举报

发表于 2015-4-6 17:22:01 | 显示全部楼层
分左得电,右得电,都不得电3个状态。一个PLC DO点做不到
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2015-4-7 10:56:31 | 显示全部楼层
chenliang47 发表于 2015-4-6 17:22
分左得电,右得电,都不得电3个状态。一个PLC DO点做不到

PLC do点是有两个,请看图。问题是只有一个中继,能否实现?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2015-4-7 12:20:24 | 显示全部楼层
旧款用200VDC作输出的,把电源也控制便有可能。
回复

使用道具 举报
