液压系统油箱用隔板好还是用滤网好？

液压打包机 · 发表于 2015-3-30 15:59:59

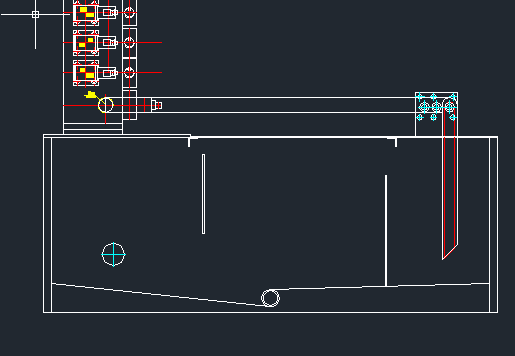

液压系统油箱中吸油管没有过滤器，油箱里用隔板好还是用滤网好？图上油箱设计

zzfjct · 发表于 2015-3-30 16:35:29

隔板利于对流散热。滤网形同虚设，小面积通流不足，大面积不利于上下油层对流散热。

液压打包机 · 发表于 2015-3-30 16:40:48

zzfjct 发表于 2015-3-30 16:35
隔板利于对流散热。滤网形同虚设，小面积通流不足，大面积不利于上下油层对流散热。

那隔板个高度是多少？是系统运行中液面高度的2/3吗？

液压打包机 · 发表于 2015-3-30 17:26:24

液压打包机发表于 2015-3-30 16:40
那隔板个高度是多少？是系统运行中液面高度的2/3吗？

哦
谢谢哈

18665486806 · 发表于 2015-3-30 22:14:51

可观工作环境需要来设计，如果油温不高的话建议用滤网

zhangzyzhang · 发表于 2015-3-31 07:25:54

滤网 - 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-24830-1-1.html

静静等待 · 发表于 2015-3-31 08:31:05

普遍的使用隔板，我见过在机床上有用隔板上有开孔加装滤网的

cqzyouxiang · 发表于 2015-3-31 20:09:57

本帖最后由 cqzyouxiang 于 2015-3-31 20:15 编辑

本人观点：散热具有一定裕度的情况下，用网筛全隔断较好。在不会溢油的情况下，网孔尽量小，最好成垂向栅格状，利于气泡的阻断和溢出。吸油区应降低对流和流速。

液压打包机 · 发表于 2015-3-31 20:47:52

cqzyouxiang 发表于 2015-3-31 20:09
本人观点：散热具有一定裕度的情况下，用网筛全隔断较好。在不会溢油的情况下，网孔尽量小，最好成垂向栅格 ...

谢谢啊

液压打包机 · 发表于 2015-3-31 20:48:01

静静等待发表于 2015-3-31 08:31
普遍的使用隔板，我见过在机床上有用隔板上有开孔加装滤网的

谢谢
