请教,这个符号代表什么阀

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:70
发表于 2015-3-30 13:12:07 | 显示全部楼层 |阅读模式
求大神赐教,兄弟谢了!

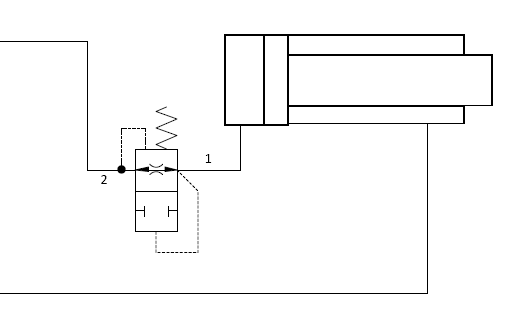

请教,这个符号代表什么阀

请教,这个符号代表什么阀
  • 打卡等级:无名新人
  • 打卡总天数:6
  • 打卡总奖励:47
发表于 2015-3-30 13:28:17 | 显示全部楼层
个人认为调速阀或流量阀
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:250
  • 打卡总奖励:1426
发表于 2015-3-30 13:36:08 | 显示全部楼层
管路防爆阀,限速切断阀,流量保险丝阀
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:776
  • 打卡总奖励:3041
发表于 2015-3-30 14:19:15 | 显示全部楼层
楼上正解,流量限制阀,起管道防爆作用。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:45
  • 打卡总奖励:329
发表于 2015-3-30 15:22:05 | 显示全部楼层
防爆阀,一般装在油缸上,避免突然状况,油缸下行
回复

使用道具 举报

发表于 2015-3-30 16:01:27 | 显示全部楼层
防爆阀,防止管线爆裂后液压缸失速。
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2362
  • 打卡总奖励:6188
发表于 2015-3-30 16:49:29 | 显示全部楼层
这个油缸目测水平放置 使用防爆阀欠妥
回复

使用道具 举报

发表于 2015-3-30 21:32:01 | 显示全部楼层
防爆阀,防止油管爆裂时,油缸自动回缩
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2015-3-30 21:39:32 | 显示全部楼层
本帖最后由 13519506349 于 2015-3-30 21:53 编辑

要结合全图来看,  看用在了什么位置,应该算是限速阀, 当油缸回收时,1与2之间的压差大于弹簧弹力时,阀就会关闭,直到1与2之间压差小于弹簧弹力
回复

使用道具 举报

发表于 2015-4-3 09:51:36 | 显示全部楼层
应该叫做负载保持阀,或者是防爆阀的一种。
回复

使用道具 举报
