力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2015-3-27 19:33:51 | 显示全部楼层 |阅读模式

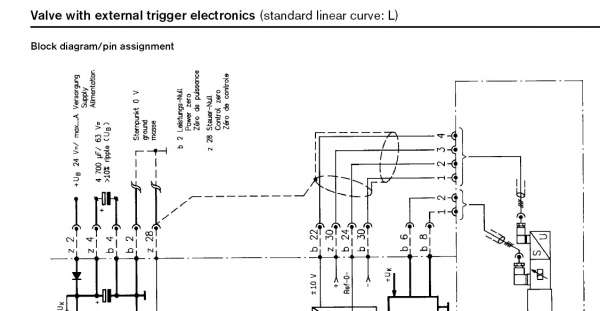

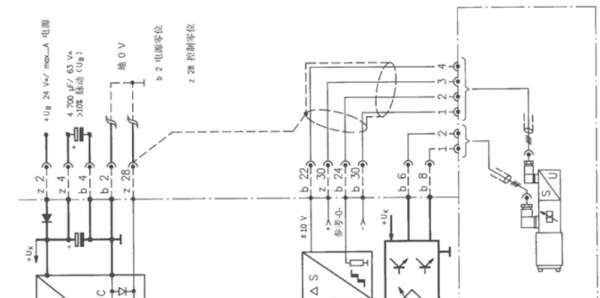

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?Z28英文版为control zero ,中文版为控制零位?请教Z28的含义以及如何需要接线,如果接线是否是接零位,这样与b2电源的零位是否是使用同一零位?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

力士乐比例阀4WRPH_10放大器引脚Z28的接线问题?

点评

www.gqmx.net/HTML/573/ 亵渎全文  发表于 2015-3-30 18:13
  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-3-28 08:33:06 | 显示全部楼层
        看不清楚,Z28好象是控制零,B2是功率零.能否找个更清晰的图?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
 楼主| 发表于 2015-3-28 10:29:47 | 显示全部楼层
zhtok 发表于 2015-3-28 08:33
看不清楚,Z28好象是控制零,B2是功率零.能否找个更清晰的图?

双击就能放大并能看清楚
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
 楼主| 发表于 2015-3-28 10:34:29 | 显示全部楼层

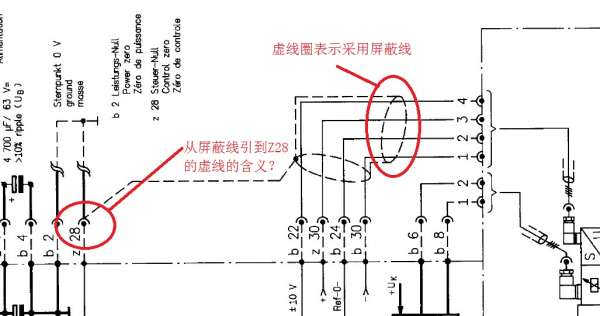

屏蔽线引到Z 28的含义?

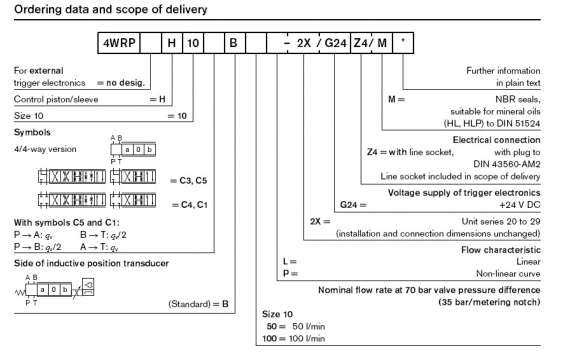

0811404063比例阀4WRPH_10_C3_B100P-2X-G24Z4-M.pdf

311.55 KB, 下载次数: 9

售价: 5 金钱  [记录]

回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:123
  • 打卡总奖励:905
发表于 2015-3-28 20:13:01 | 显示全部楼层
谢谢楼主分享
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-3-30 08:53:01 | 显示全部楼层
scgbb 发表于 2015-3-28 10:34
屏蔽线引到Z 28的含义?

        屏蔽层接地,抗干扰,提高可靠性.
