关于两个减压阀并联问题

kun19931009 · 发表于 2015-3-15 21:50:13

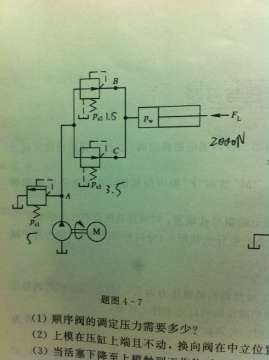

主要是第二问，当液压缸运动时和停止时的A B C 三点压力

x199 · 发表于 2015-3-15 22:31:43

当液压缸停止时，A点的压力就是溢流阀设定的压力，B、C点的压力相等，为较高的减压阀设定值；
当液压缸运动时，A点的压力还是溢流阀设定的压力，如果较低压力就能驱动液压缸，则B、C点的压力就是较低减压阀的设定压力；如果较高压力才能驱动液压缸，则B、C点压力就是较高的减压阀的设定压力……

3220357 · 发表于 2015-3-15 23:23:10

（1）缸运动时，A 1MPa，B 1MPa，C 1MPa。
缸静止时，A 5MPa，B 3.5MPa，C 3.5MPa。
（2）缸运动时，A 2MPa，B 2MPa，C 2MPa。
缸静止时，A 5MPa，B 3.5MPa，C 3.5MPa。
解释：负载决定压力，结合减压阀原理得出以上结论。
