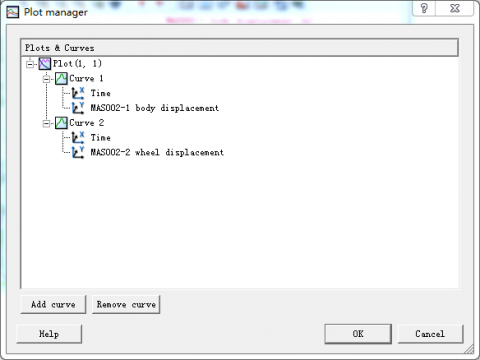

请问AMESim8.0中，plot manager 怎样实现两个变量相减

Free_time

没有出现书中提到的items选项 。

lgz2868

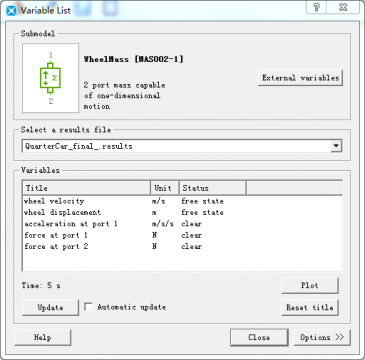

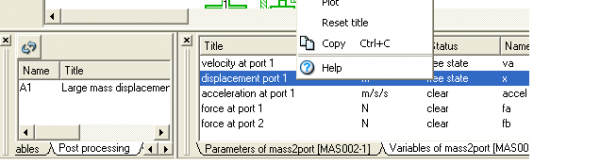

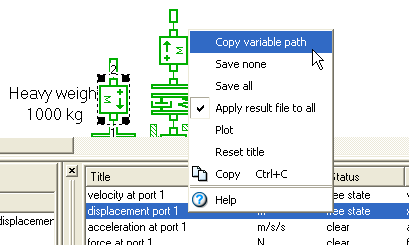

****在help里面搜索subtract，里面有关于variable expressions的例子，其中就包括如何将两个参数相减，相减后就可以像正常画图一样得到曲线****

Free_time

我找到了这个例子，但是点击右键没有弄出来那个选项，也没有出现底部的框。{:9_221:}

Free_time

Free_time 发表于 2015-3-15 20:06
我找到了这个例子，但是点击右键没有弄出来那个选项，也没有出现底部的框。

@lgz2868

lgz2868

Free_time 发表于 2015-3-15 20:06
我找到了这个例子，但是点击右键没有弄出来那个选项，也没有出现底部的框。

这个……怎么会没找到呢？就在仿真结束后，点一个元件，在下面Parameter of ***的选项卡中右击你要复制的那个元件的某参数，出现copy parameter path选项，然后在post processing选项卡中右击→add→在expression中paste刚才复制的参数地址，然后同样方法在添加一个A2，添加完了之后，add一个A3，expression中写A2-A1，然后把它拖出来就是那两个参数相减的图了~

Free_time

lgz2868 发表于 2015-3-18 09:15
这个……怎么会没找到呢？就在仿真结束后，点一个元件，在下面Parameter of ***的选项卡中右击你要复制的 ...

在下面没有Parameter of ***的选项，不好意思，我还是没找到啊{:9_221:}

lgz2868

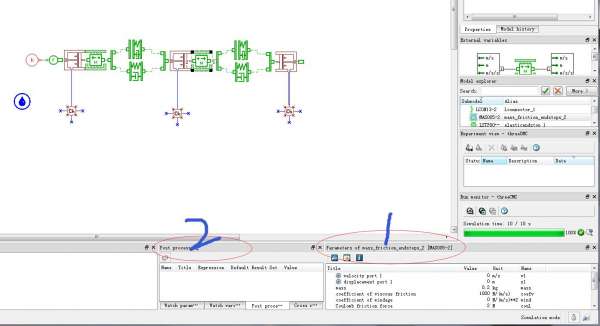

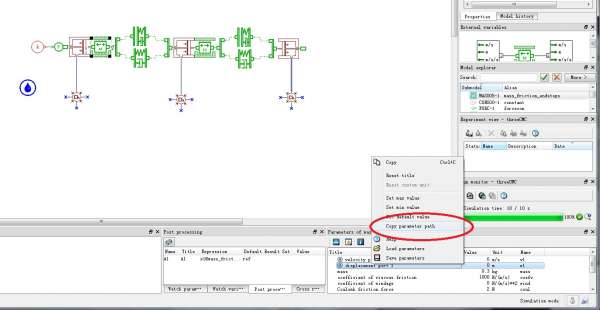

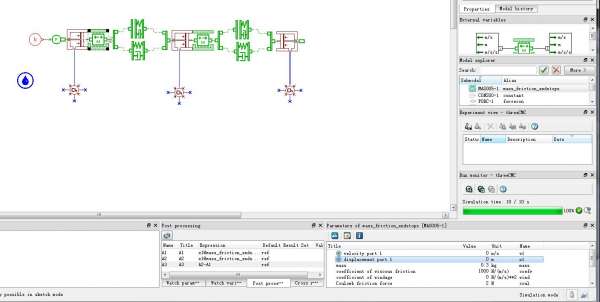

第一个图中1、2是我前面提到的Parameter of ***和后处理，第二幅图是如何copy path，第三幅是add变量相减之后。把A3拽出来就作图了。再不懂就私聊我哈~

Free_time

lgz2868 发表于 2015-3-29 21:52
第一个图中1、2是我前面提到的Parameter of ***和后处理，第二幅图是如何copy path，第三幅是add变量相减之 ...

谢谢你！终于会啦！

zhangwufeng

我也会了。同谢~~~~~~
