amesim 电磁换向阀参数问题

奋斗一生ing · 发表于 2015-3-14 15:18:57

本帖最后由奋斗一生ing 于 2015-3-14 15:33 编辑

amesim 电磁换向阀参数问题

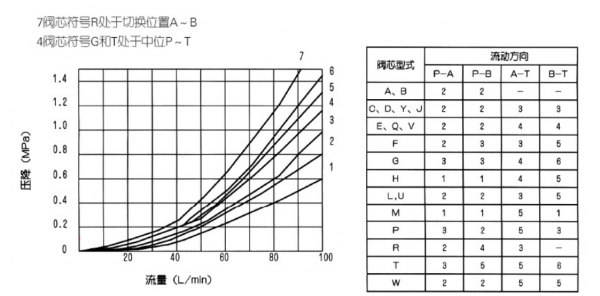

想咨询液压库中的三位四通换向阀的上面三个参数是怎么设定的什么意思啊？需要做个仿真，第二个图是样本资料的图，是不是这个，就是找到相应的流量然后查到相应的压降相除吗，感觉上面的值变化对实验影响很大，换向阀不是作为通关装置吗

奋斗一生ing · 发表于 2015-3-14 15:19:17

急等回答

alexzc231 · 发表于 2015-3-15 21:44:35

参考流量和参考压差从曲线上取，临界流量系数试着来，试到模型的流量压力曲线与样本基本一致即可
