请教插装阀SUN LPJC-LHN

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:166
  • 打卡总奖励:504
发表于 2015-3-8 10:18:45 | 显示全部楼层 |阅读模式

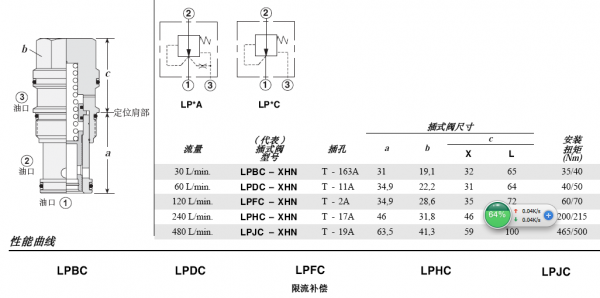

请高手解释一下SUN 的插装阀:LPJC-LHN的工作原理。谢谢!

请教插装阀SUN LPJC-LHN

请教插装阀SUN  LPJC-LHN
  • 打卡等级:常驻居民
  • 打卡总天数:563
  • 打卡总奖励:2233
发表于 2015-3-8 20:32:08 | 显示全部楼层
1进2出,3口压力增加出口压力,以先导比例增加
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:166
  • 打卡总奖励:504
 楼主| 发表于 2015-3-9 08:04:49 | 显示全部楼层
邓韬1987 发表于 2015-3-8 20:32
1进2出,3口压力增加出口压力,以先导比例增加

谢谢指点。
回复

使用道具 举报

发表于 2015-4-9 22:45:41 来自手机 | 显示全部楼层
可以做二通压力补偿器使用,后面一种加个先导式溢流阀可以做先导式减压阀使用
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:53
  • 打卡总奖励:171
发表于 2015-4-27 22:42:12 | 显示全部楼层

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2015-6-4 18:52:14 | 显示全部楼层
二进一出三先导。。。
回复

使用道具 举报

发表于 2015-8-7 14:52:19 | 显示全部楼层
可做限流型壓補閥,將邏輯閥下游接一節流孔,在於節流孔下游接一導壓至邏輯閥3口
即可形成壓補流量,此時節流孔壓降為固定14bar
回复

使用道具 举报

发表于 2016-1-20 22:36:19 | 显示全部楼层
你好,LP*C为Sun压力补偿器,其原理为1口和3口的压力差值为固定值,即为弹簧压力,用于节流孔的两端,起到精确控制流量的作用,这种阀的弹簧压力很低,不用于减压场合。对于LP*A,其压力补偿功能和LP*C相同,不过由于1口和3口接通,所以该阀多了一个作为外控减压阀的功能,即也可以用作正常的减压阀的主级使用,外接一个压力阀就可以实现减压控制。
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-24501-1-1.html
