亿美博数字液压构建的一种全新的筒形阀全数字集成式电液控制系统投入商业运行

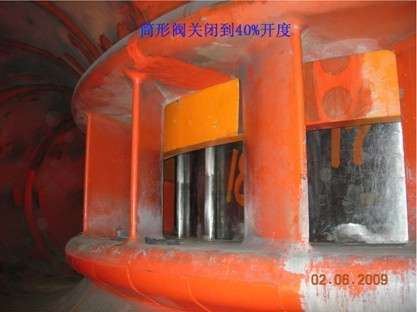

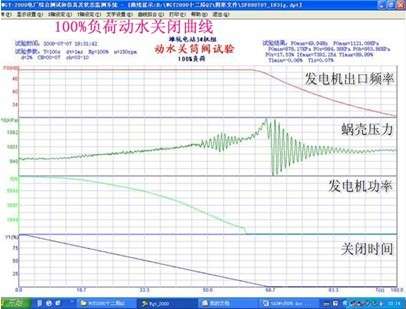

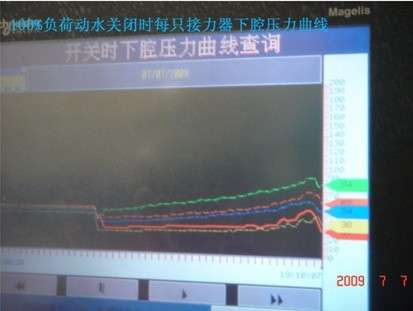

东方电机最新开发的筒形阀全数字集成式电液控制系统首次应用于浙江滩坑电站3#机组筒形阀控制。2009年7月7日，滩坑电站3#机组筒形阀顺利完成动水试验并投入了商业运行，标志着东方电机开发的筒形阀全数字集成式电液控制系统的真机应用取得了圆满成功。厂内试验和电站真机试验的结果表明：

• 筒形阀全数字集成式电液控制技术属行业首创，填补了水电行业筒形阀高精度数字控制技术的空白。
• 该系统功能齐全、性能优越，能全面满足电站筒形阀安全稳定运行要求。
• 该系统在筒形阀全部运行过程中具有实时纠编功能，能保证筒形阀高精度同步运行（控制精度可以达到10um），明显优于国内已投运的其它形式的筒形阀控制系统。
• 该系统的机械液压部分实现了集成化，结构紧凑，节省了布置空间。
• 该系统现场安装、调试工作量小，操作简单、维护方便，初步实现了免维护。
• 该筒形阀控制系统已经申报国家专利并被受理。

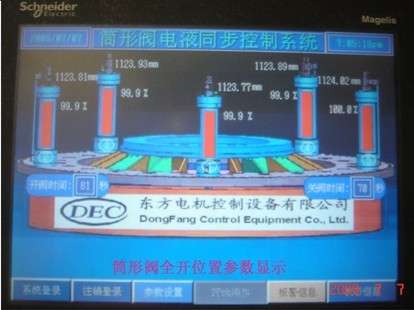

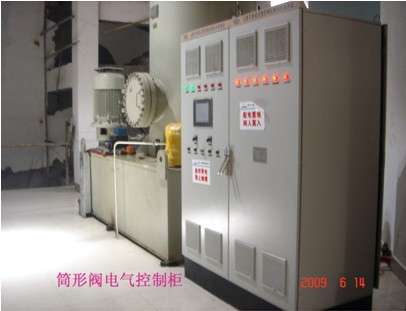

筒形阀全数字集成式电液控制系统--电气部分

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

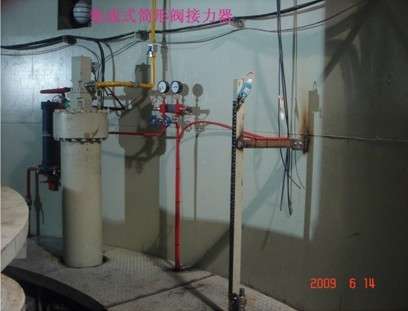

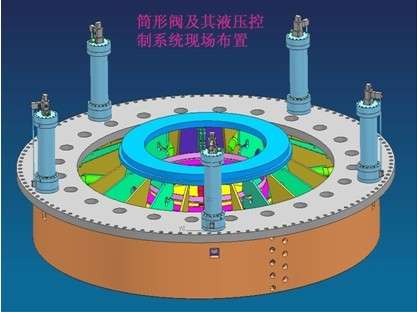

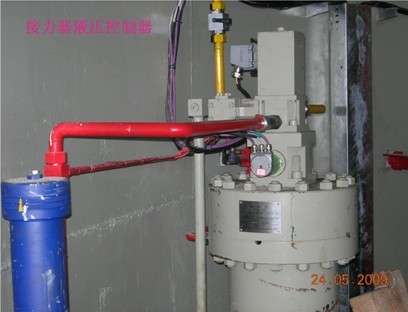

筒形阀全数字集成式电液控制系统--液压部分

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

亿美博数字液压构建一种全新的筒形阀全数字集成式电液控制系统投入商业运行

筒形阀全数字集成式电液控制系统功能

序号	功能名称	子功能	备注
1	操作功能	1、远方自动开启筒形阀、关闭筒形阀
		2、现地手动开启筒形阀、关闭筒形阀
		3、事故紧急关闭筒形阀
		4、筒形阀两段开启，防碰撞
		5、开启筒形阀过程中，紧急关闭筒形阀
2	调试功能 （最具特色）	1、现地手动开启筒形阀、关闭筒形阀 2、（任意开度位置、任意速度方式）
		2、单接力器手动调整
3	保护功能	1、传感器断线保护
		2、筒形阀卡阻保护
		3、压力油源消失保护
4	纠偏功能 （最具特色）	1、静态纠偏
		1.1、机械纠偏
		1.2、电气纠偏
		2、动态纠偏
		2.1、液压自适应同步纠偏
		2.2、电气纠偏
5	自复位功能 （最具特色）	零点自复位

筒形阀全数字集成式电液控制系统主要技术性能指标

• 同步精度：≤1.5mm
• 筒形阀位移检测精度：2.5μm
• 筒形阀最小控制距离(移动位移)：1.0mm
• 筒形阀位移显示精度：10μm
• 筒形阀最大允许偏差：在设计允许范围内
• 电源冗余：3路
• 交直流电源全部消失后系统操作时间：＞30min
• 与电站级监控通讯规约：MODBUS
• 开启时间设置范围：60～120s
• 关闭时间设置范围：60～120s
• 紧急关闭时间设置范围：60～120s
• 液压控制器器最高工作压力：16.0MPa
