PVG100的问题，求指教

华仔孑然 · 发表于 2015-2-21 14:23:27

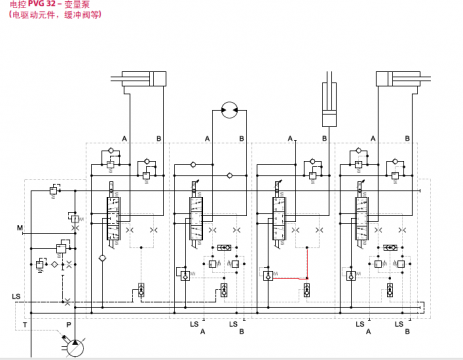

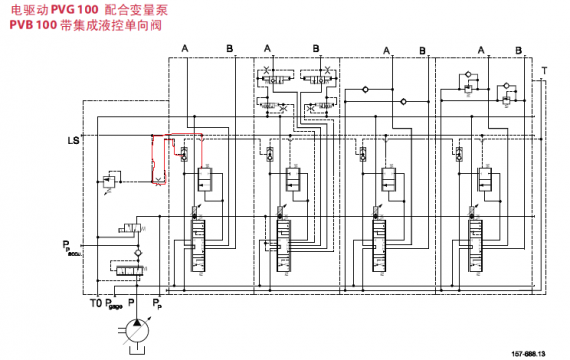

为什么PVG100产品介绍上说某一工作模块的流量与其它模块的负载压力无关，但在液压图中是通过LS梭阀网络选取最大LS压力作用在压力补偿阀上，这样的话其他模块不都受最大负载影响吗？PVG32就不是一样的。

nflzhang · 发表于 2015-2-22 09:23:06

100是阀后压力补偿啊，当然无关，32是阀前吧

iZhao · 发表于 2015-2-24 23:42:41

同负载无关的压力补偿多路阀有两种方式：阀前或阀后补偿。两者的流量都同本块和别的工作块的压力无关。当流量不够时，阀前补偿的多路阀的负载大的动作将减慢或停下来，而阀后补偿的多路阀可以同步减慢速度。这是很大的区别。

阀后补偿的多路阀能耗比阀前补偿的大，能不用就尽量不要用。

华仔孑然 · 发表于 2015-2-25 16:10:24

iZhao 发表于 2015-2-24 23:42
同负载无关的压力补偿多路阀有两种方式：阀前或阀后补偿。两者的流量都同本块和别的工作块的压力无关。当 ...

谢谢

静静等待 · 发表于 2015-3-18 11:51:20

iZhao 发表于 2015-2-24 23:42
同负载无关的压力补偿多路阀有两种方式：阀前或阀后补偿。两者的流量都同本块和别的工作块的压力无关。当 ...

只要能确保系统流量不饱和那就优先用阀前补偿系统，但实际在工程机械上通常发动机功率不会采用理论计算的那么大，所以采用恒功率泵的系统中流量经常出现饱和的情况

SV360 · 发表于 2015-3-19 22:40:36

iZhao 发表于 2015-2-24 23:42
同负载无关的压力补偿多路阀有两种方式：阀前或阀后补偿。两者的流量都同本块和别的工作块的压力无关。当 ...

现在主流的小挖都是阀后补偿吧

SV360 · 发表于 2015-3-19 22:43:58

Q=CA*sqr(p)压差恒定的话，每个阀块的流量就只和此阀芯的开口面积有关了

静静等待 · 发表于 2015-3-22 07:48:53

SV360 发表于 2015-3-19 22:40
现在主流的小挖都是阀后补偿吧

好多用力士乐经典阀后负载敏感系统的

2哥 · 发表于 2015-6-19 13:07:15

阀后补偿阀的特点

静静等待 · 发表于 2015-6-19 13:34:02

引出最大负载压力的主要目的是确保泵输出的压力满足所有执行元件的需要，实现压力的所供即所需
