数字式电子变量泵

游勇

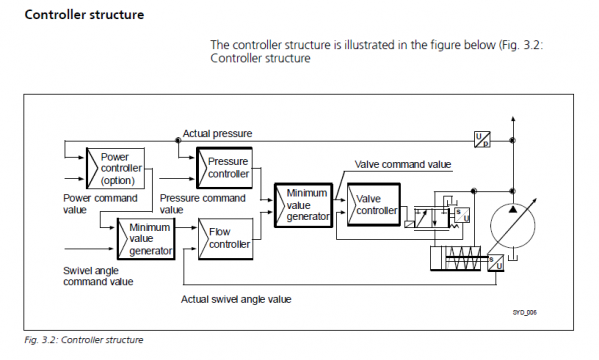

这是博世力士乐的数字变量泵。数字的意思是流量和压力是通过CANopen总线传送。可控制压力和流量。控制原理是:
1. 变量泵有负摆角以吸收压力；
2. 控制内核是最小信号发生器。

数字式电子变量泵

re09544_2009_04 SYDFEx.pdf (1.78 MB, 下载次数: 85, 售价: 5 金钱)

2015-2-17 23:57 上传

点击文件名下载附件
数字式电子变量泵

dennispan

附件好像只是简要说明，截图的原理图不知是出自哪里？能否上传

数字液压

附件收藏了。谢谢！

游勇

dennispan 发表于 2015-2-18 00:07
附件好像只是简要说明，截图的原理图不知是出自哪里？能否上传

只出现在旧版的调试说明，并只有这一点。增益多大等等都没有说明。但确是替在下解决了如何用一个执行器来控制压力和流量疑惑。

lixingchi

游勇 发表于 2015-2-18 13:43
只出现在旧版的调试说明，并只有这一点。增益多大等等都没有说明。但确是替在下解决了如何用一个执行器来 ...

游老师，还是原文名字更准确，Rexroth SY.DFE.
– Electrohydraulic Control System
for Pressure and Flow
比你的标题更准确，不知你同意吗

lixingchi

也只能简化为电液控制变量泵，你同意吗。否则传来传去，容易歧义。反映客观本来面目，更好

lixingchi

是不是能接受数字信号还是模拟信号，只是个电子技术小问题

lixingchi

感谢提供资料，我也很受益

游勇

SYDFE.有多个版本。
1. SYDFE1是全模似量，外置放大板。
2. SYDFEE是全模似量，内置放大板。
3. SYDFEC是数字控制泵，可通过CANopen作配置不同功率、压力、流量等。
4. SYDFEn更特別，除了可通过CANopen作配置，还有一通道模似量输出，可配变频器，当低流量时，干脆把电机降速，进一步节能。

PEN

此泵似乎有限制的同时流量和压力的能力。
似乎有一个选项来限制权力太大。

This pump appears to have the ability to limit flow and pressure at the same time.
There appears to be an option to limit power too.
