求大神解答

qzw7166

cqzyouxiang 发表于 2015-2-15 20:56
卷子似有些毛病。什么叫“运动时负载压力”，什么叫“运动时夹紧缸的压力”。运动过程就是一个有着质量性质 ...

（2）        A=B=5MPa。
-为什么 A不是等于1.5？

qqqqqqwwww

第一题活塞碰到死挡铁后，减压阀阀芯关闭，压力维持在1．5

cqzyouxiang

qzw7166 发表于 2015-2-16 13:15
（2）        A=B=5MPa。
-为什么 A不是等于1.5？

      1.5MPa是油流过减压阀压降形成的，既然活塞已碰到挡铁，减压阀中的油就停止流动了，所以就不可能再是1.5MPa。
      我们知道静压情况下，各处压力相等。此时减压阀是开启的，且溢流阀处于溢流状态，所以必然是：A=B=5MPa。
      你怎么肯定一定是开启的呢？因为减压阀阀芯是由出口即二次压力控制的，如果关闭，二次为零，为零就关不住。疑者不会认为阀在此不停的开关动作吧。
      请注意：溢流阀与减压阀弹簧的作用是相反的，无压的时候，前者是关闭阀芯，而后者则是打开的。
      话说回来，我还没认可1.5MPa的说法，在此权且一用。

qzw7166

cqzyouxiang 发表于 2015-2-16 16:46
1.5MPa是油流过减压阀压降形成的，既然活塞已碰到挡铁，减压阀中的油就停止流动了，所以就不可能再 ...

非常感谢您的答疑解惑！
您对问题的见解，让我很受启发。
以后做液压还需要学习您这种对问题细致、详细的研究。

lxmxjtu

cqzyouxiang 发表于 2015-2-16 16:46
1.5MPa是油流过减压阀压降形成的，既然活塞已碰到挡铁，减压阀中的油就停止流动了，所以就不可能再 ...

感觉你的解释不对

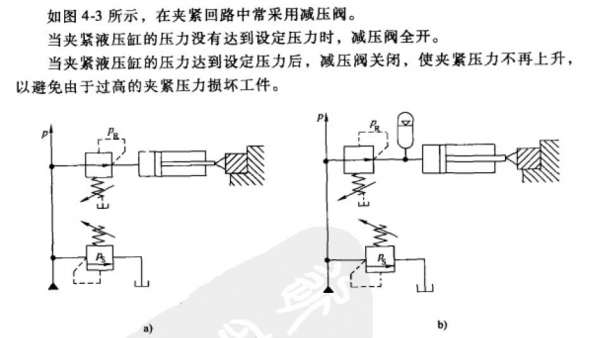

看张海平的螺纹插装阀对减压阀的解释

cqzyouxiang

刚回了帖子，正想睡，回看到你的帖提出质疑，居然敢搬出专家来，以其矛攻我之盾，安敢入睡。
看了一下提供的论据及图，对于b）图基本无异议；A）图合原题，我认为理论上成立，实际上不成立。现再作如下辩，请斧劈：
约束条件：1）刚性负载，2）活塞无泄漏，3）系统压力足够大，4）系统油无其它去处。
过程描述：1）减压阀按设定的压力减压前行
                  2）活塞杆触及挡物停止
                  3）减压阀关闭，油液停止流动，出口和油缸无杆腔维持减压设定压力，进口为系统压力。
分析：减压阀管闭后，二次侧成一静密闭状态，若始终维持减压压力，就是说系统也始终与之维持着压差。试想，你能把阀芯的密封处做的绝对密封吗？它的密封面是滑阀式，不可能做到绝对的密封。那好，总有些泄漏吧，哪怕有一点油泄漏过去，压力就会迅速上升，直至与系统的压力持平。就像你在门外，想把门插上是做不到的一样。
结论：回到原题，A=B=5MPa。
就最后一根稻草，你要把它抽了，我就“死”定了。
我们应该尊敬老师和专家，但一定要有独立思考的能力，这一点是最重要的，不管你处于什么位置，尤其对于大学出来的人，即便事后证明错了。错了予以纠正不就行了嘛。

cqzyouxiang

反推的话，既然a）图成立，又何须b）图呢？a）图其实是一个零界状态，是不稳定的，由于阀泄漏原因，最后过渡到与系统的均衡状态。

cqzyouxiang

吾命危矣  。
标准答案似应该A=1.5MPa ，B=5MPa。“其他损失不计”，出题者可能考虑过这个问题。
至于我的观点应属讨论的范畴，也属工程中可靠性问题。钻到牛角尖里去了。
虽侃侃然，终不可误人。大家判吧。

lxmxjtu

cqzyouxiang 发表于 2015-2-17 16:11
刚回了帖子，正想睡，回看到你的帖提出质疑，居然敢搬出专家来，以其矛攻我之盾，安敢入睡。
看了一下提供 ...

大侠厉害，通过你的解释对减压阀又有进一步理解。
还有一事不明，请大侠赐教。
楼主的第一个图：油缸运动过程中，a点压力应该取决于负载压力吧？那加减压阀还有什么意义呢？
a点的压力如果低于减压阀设定压力，减压阀口全开，不起减压作用；但a点负载压力如果高于减压阀设定压力，减压阀起作用，但此时减压阀减压后的压力低于负载压力，有可能推不动负载吧？好迷糊啊！

cqzyouxiang

居然有人称我为大侠，深感荣幸。却又实不敢当，有诸神在此安敢受之。谈艺，差些；说情，有一点。
第二个问题已讨论完。再看你提的第一个问题：
注意题目给了一个限制性条件：“活塞运动时负载压力为1MPa”。虽减压阀调定为1.5MPa，但阀的出口A只能屈就于1MPa。此时，阀已失调，开口增大，是否能维持住进口5MPa的压力，要看泵的供油情况。若流量足够大，在阀上的压降就能维持住进口5MPa的压力，否则小于5MPa。定量泵，流量是多少呢？未定。
结论：A=1MPa，1MPa＜B≤5MPa。
减压阀设置本无大的问题，实际当中不过是要考虑可靠性问题。只因他加了个限制条件，就成为现在的讨论。
负载压力就是1MPa，溢流阀5MPa，定量泵，怎么可能推不动？
请点评。
