液压缸问题

    [复制链接]
发表于 2015-2-13 22:26:42 | 显示全部楼层 |阅读模式
这个液压缸是力士乐的液压缸,内部自带位移传感器,用了一年多,出现每次液压缸回缩不到位,大约差上30-40mm,之后换了个新的液压缸,问题解决了,但是用了大约一个月又出现这个问题,随着时间的增长回缩不到底部的距离由原来的5-6mm,慢慢的增加到现在的40mm左右,请问是什么原因?

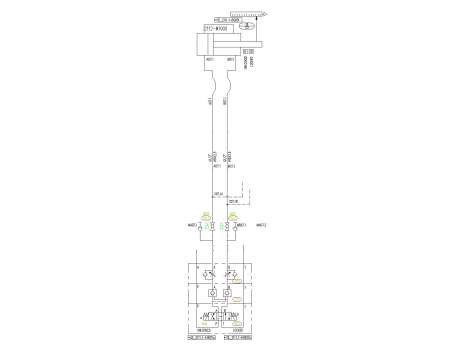

液压缸问题

液压缸问题
  • 打卡等级:常驻居民
  • 打卡总天数:429
  • 打卡总奖励:739
发表于 2015-2-14 08:20:07 | 显示全部楼层
系统使用位移的数值作为限位标志,如果回缩不到位,则位移数据不对,应该不能进入下一步动作。
看看是不是位移传感器有问题。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:14
发表于 2015-2-14 08:43:59 | 显示全部楼层
可能是电控的问题,如果位移传感器是模拟式的,时间久了,会产生漂移,最好换成光栅式的。另外,从图上看,液压锁离油缸距离远,如果排气不充分,也可能发生这种问题。个人意见,仅供参考。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:165
  • 打卡总奖励:295
发表于 2015-2-14 10:34:48 | 显示全部楼层
同意三楼的观点,首先排除电气的故障,因为相对来说排查简单一些,主要是针对电气检测信号的输入输出是否正常;接着就是液压系统本身了,由于你更换新液压缸以后正常,多数是液压系统本身原因,造成对元件的损伤,包含液压介质,液压锁离液压缸较远等。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-2-14 12:20:27 | 显示全部楼层
       没接触过这类缸。凑个热闹,诌两句,弄两个金子。
       从现象看像是在传感器上。估计你这传感器的尺是磁栅或同步感应器。这两种尺对金属粉尘之类污物较敏感,是否是金属粉尘污物在尺端部堆积或磨损,造成端部数据丢失?
回复

使用道具 举报

 楼主| 发表于 2015-2-14 13:55:05 来自手机 | 显示全部楼层
waterniu 发表于 2015-2-14 08:43
可能是电控的问题,如果位移传感器是模拟式的,时间久了,会产生漂移,最好换成光栅式的。另外,从图上看, ...

请问你说的排气不充分是什么意思,如果排气的话应该怎么排气呢,从什么地方排?现场它们之间的距离是有点远
回复

使用道具 举报

 楼主| 发表于 2015-2-14 14:01:15 来自手机 | 显示全部楼层
cqzyouxiang 发表于 2015-2-14 12:20
没接触过这类缸。凑个热闹,诌两句,弄两个金子。
       从现象看像是在传感器上。估计你这传感器 ...

我也不了解是什么类型的传感器,只知道是缸身上自带的。缸所在的现场粉尘挺多,原来它的活塞杆是裸露在外面的,后来我们给他加了个防尘罩,但是出现故障是在加防尘罩之后,按理说不应该啊
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:921
  • 打卡总奖励:1379
发表于 2015-2-14 14:40:10 | 显示全部楼层
电磁换向阀什么型号?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:776
  • 打卡总奖励:3041
发表于 2015-2-14 15:24:24 | 显示全部楼层
好像没用比例阀,为什么要用带位移传感器的缸?当极限开关用?太浪费了吧……看看是怎么控制的……
另外,确定是REXROTH的缸?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:5
发表于 2015-2-14 20:18:36 | 显示全部楼层
油缸实际位置测量过吗
回复

使用道具 举报
