请教-2 溢流阀的续集

枫，子 · 发表于 2015-2-13 14:10:05

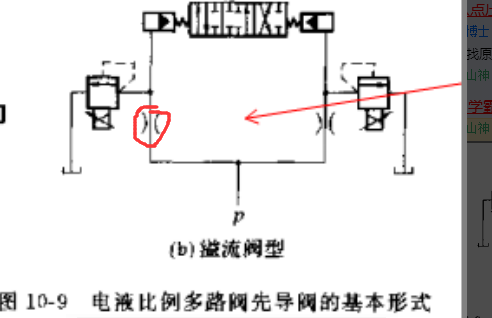

此处这个固定节流口的作用是什么？

如果没有它，直接用比例溢流阀调节压力控制换向阀难道不可以？

为什么这里非要组成一个半桥呢

求指点哈

xiao70ni8 · 发表于 2015-2-13 14:18:07

是否是限定流量的作用

hyc · 发表于 2015-2-13 14:55:05

如果没有节流口，那么主阀两端的控制压力和P点压力始终相等，比例溢流阀不能调节单侧的先导压力。
如果不是用比例溢流阀，而是用三通比例减压阀控制其出口压力的话，可以不用这个节流口。

cqzyouxiang · 发表于 2015-2-13 15:14:42

起换向缓冲作用。

枫，子 · 发表于 2015-2-13 15:25:25

hyc 发表于 2015-2-13 14:55
如果没有节流口，那么主阀两端的控制压力和P点压力始终相等，比例溢流阀不能调节单侧的先导压力。
如果不 ...

这个有道理啊。

cqzyouxiang · 发表于 2015-2-13 15:36:27

换向停留时间不应太长，往复抖动换向。

yxm2008 · 发表于 2015-2-13 21:18:50

起缓冲作用换向平稳～

nflzhang · 发表于 2015-2-13 21:35:59

既然是先导控制，阀杆直径比较小，先导流量一般就5-6L/MIN，来推动主阀杆，从P口引控制油，加阻尼限制流量（比例减压阀的额定流量很小），否则流量太大，调节压力可能调节不下来；

yxm2008 · 发表于 2015-2-13 21:46:22

nflzhang 发表于 2015-2-13 21:35
既然是先导控制，阀杆直径比较小，先导流量一般就5-6L/MIN，来推动主阀杆，从P口引控制油，加阻尼限制流量 ...

一窍不通

qzw7166 · 发表于 2015-2-14 09:35:58

nflzhang 发表于 2015-2-13 21:35
既然是先导控制，阀杆直径比较小，先导流量一般就5-6L/MIN，来推动主阀杆，从P口引控制油，加阻尼限制流量 ...

对于像我这样的初学者，这些都是很宝贵的实践经验啊
