在负载不变的情况下,为什么将2次溢流阀压力跳高了,系统压力也升高

  [复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:451
发表于 2015-2-9 21:16:28 | 显示全部楼层 |阅读模式
最近遇到一个奇怪的的现象:
一个回转系统:用的是A7VO55+多路阀(PSV)回转联是哈威的O型机能+回转平衡阀+减速机
当我调定多路阀回转联的2次溢流阀时,多路阀进口压力表的值随着2次溢流阀压力调定的增大而升高,整个过程负载是不变的,忘大神指点一下,现在完全没有思路了
回转需要流量在60L左右;多路发回转联流量是63L的,发动机转速在1050;分动箱增速比在1.6左右,2次溢流阀的流量在2L左右

一开始将2次溢流阀调到14MPa的时候回转能正常动作,将2次溢流调到25MPa的时候,回转也能正常动作,但系统压力也变成了25MPa
以上压力都是在多路发进油联的M口测得的

后来测了一下回转平衡阀的进出口压降,2次的差别很大在1MPa左右,但厂家提供的压降曲线上看,压降是很低的

更换了一个回转平衡阀后还是这个现象(一开始用的是伊顿的MCV-10(流量是76L),之后跟换了一个哈威的回转平衡阀(LHDV-25W)(流量是63L的))
求大神指点


  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:451
 楼主| 发表于 2015-2-9 21:17:33 | 显示全部楼层
望大神给点思路,该回转系统为泵车的回转系统
回复

使用道具 举报

发表于 2015-2-10 22:01:57 | 显示全部楼层
正常现象,因为你的多路阀一直在溢流。你的平衡阀调定压力太大,把调定压力减下来试试应该就好了
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:437
  • 打卡总奖励:2200
发表于 2015-2-11 11:17:24 | 显示全部楼层
泵车压力设定应该是多路阀上的安完全阀压力>油泵压力切断阀压力>LS二次溢流阀压力>回转平衡中安全阀压力,
回复

使用道具 举报

发表于 2015-2-11 13:58:14 | 显示全部楼层
建议把相关部分的原理图给出来,包括哈维那个回转平衡阀
回复

使用道具 举报

发表于 2015-2-11 13:58:47 | 显示全部楼层
海盗旗 发表于 2015-2-11 11:17
泵车压力设定应该是多路阀上的安完全阀压力>油泵压力切断阀压力>LS二次溢流阀压力>回转平衡中安全阀压力,
...

同意前三项
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:451
 楼主| 发表于 2015-2-11 20:58:59 来自手机 | 显示全部楼层
king05 发表于 2015-2-10 22:01
正常现象,因为你的多路阀一直在溢流。你的平衡阀调定压力太大,把调定压力减下来试试应该就好了

整个过程负载是没变的呀
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:451
 楼主| 发表于 2015-2-11 21:00:45 来自手机 | 显示全部楼层
海盗旗 发表于 2015-2-11 11:17
泵车压力设定应该是多路阀上的安完全阀压力>油泵压力切断阀压力>LS二次溢流阀压力>回转平衡中安全阀压力,
...

是这样的,伊顿平衡阀没溢流阀
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:451
 楼主| 发表于 2015-2-11 21:03:19 来自手机 | 显示全部楼层
静静等待 发表于 2015-2-11 13:58
建议把相关部分的原理图给出来,包括哈维那个回转平衡阀

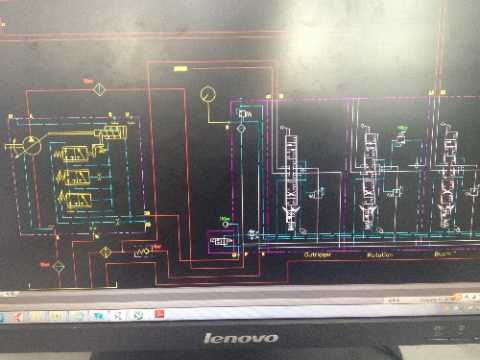

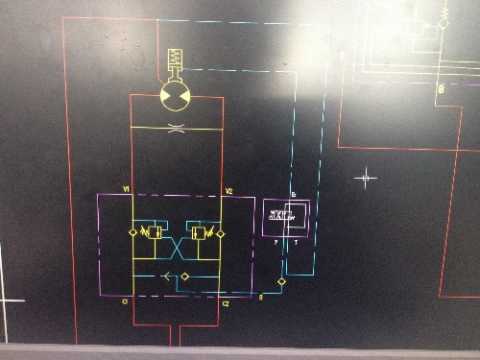

原理图
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:437
  • 打卡总奖励:2200
发表于 2015-2-11 21:46:20 | 显示全部楼层
xiangjie 发表于 2015-2-11 21:00
是这样的,伊顿平衡阀没溢流阀

不管回转平衡阀有没有安全阀,压力设定基本这个程序。
