Moog伺服阀型号的一些疑问

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:60
发表于 2015-2-9 16:58:34 | 显示全部楼层 |阅读模式
如图1所示,在伺服阀的型号表示中,红线圈出的部分如果都选择A,那么在没有给定24V电源和使能信号时,阀芯出于什么位置?是P-B,A-T还是移至可调节的中位?这里可调节的中位是指什么?另外在图2中故障保险类型O和A看不出来有什么区别?这是为什么?请教一下各位前辈。谢谢。

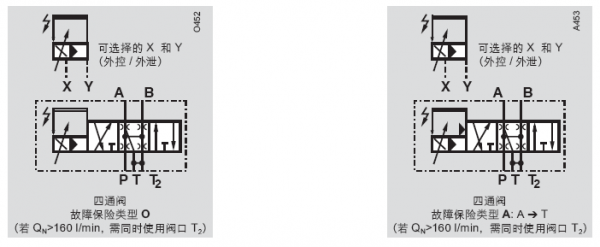

图2

图2

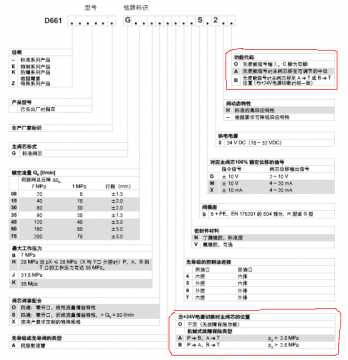

图1

图1
  • 打卡等级:常驻居民
  • 打卡总天数:430
  • 打卡总奖励:740
发表于 2015-2-10 09:04:07 | 显示全部楼层
我的理解,供参考。
1、选择第1个A,在伺服阀失电(或未上电)时,阀芯自动实现P→B,A→T,即图1中的左位。选择第2个A,放大器无驱动电压或电流时,阀芯保持中位,即图2的状态。在正常状态阀芯都在中位。
2、图2中的O型A型液压原理一样,阀的具体结构不一样,O型掉电时,阀芯位置没准;A型掉电时阀芯自动置左位,使A口接通T口,可以自动泄压。
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:1704
  • 打卡总奖励:5761
发表于 2015-2-11 11:47:15 | 显示全部楼层
2的话应该是跟你何时掉电有关,不同的掉电位置最后阀芯处在的位置应该不一样
