横梁无法提升 可以下降

Mr.An

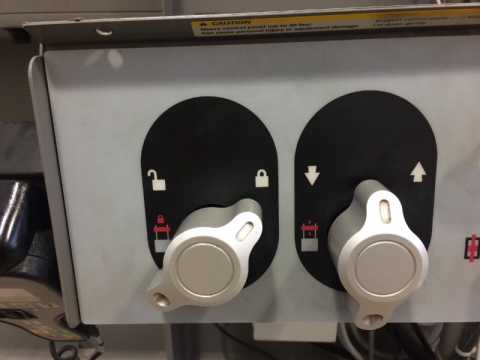

锁在打开的瞬间 横梁会自动提升一下 但正常应该靠手柄来控制的 现在一点反应都没有。调速的试过了 tp12 tp10 都拆开过 看不出异样 没有堵瑟  感觉像无法保压  油泵关了的话 lock的功能感觉不大 横梁过些时间还是会自己掉下来 油泵开的时候就能锁住 anshidi99 微信号请教达人指点迷津

cqzyouxiang

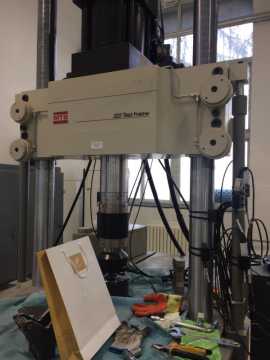

       从图片上看，像是材料拉伸试验机。图片一只缸，液压图怎么两只缸？
       查的方法似有问题。本人认为应从TP15.0、TP15.1或油缸活塞密封这两处去查。从现象看，应是TP15.0、TP15.1阀密封锥面有问题，可能磨损或脏卡。排除后，必是活塞问题。

       从TP15.0、TP15.1左端“2”处撤去油管，观阀口有无油液持续流出，最好适当加压，看流淌是否随压力变化，便可得出结论。

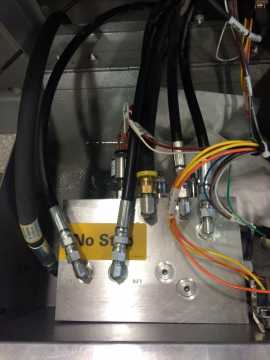

      图片有P15.0、TP15.1的特写，想必也注意到，为什么不查？而舍本逐末。


补充内容 (2015-2-9 12:57):
看走眼了，还有两只辅缸，归为液压图上一只缸。据现象，可能在辅缸这一路。其余分析不变

补充内容 (2015-2-9 14:49):

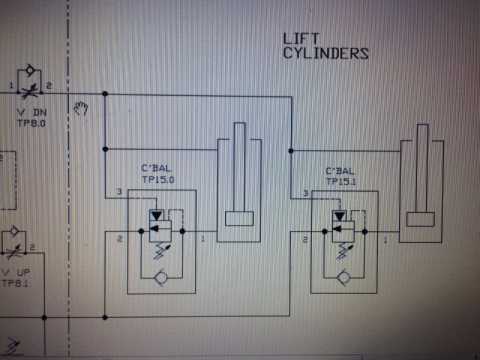

主缸部分液压图为显示出来。显示的是提升缸，作用是提升与缓冲。问题还是在TP15.0、TP15.1和两只缸的活塞上去找。主缸下腔背压回路或活塞也有问题。

补充内容 (2015-2-9 15:18):

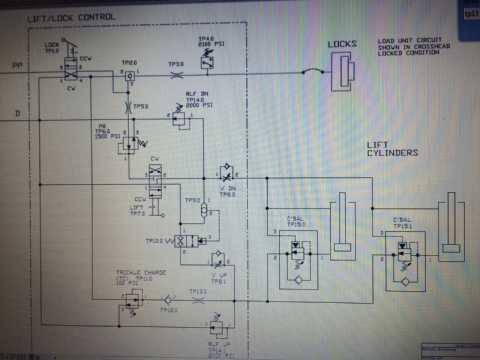

上图右上角LOCKS到底是锁还是主缸？如是主缸，问题就出在提升缸某只活塞窜油。

补充内容 (2015-2-9 15:43):

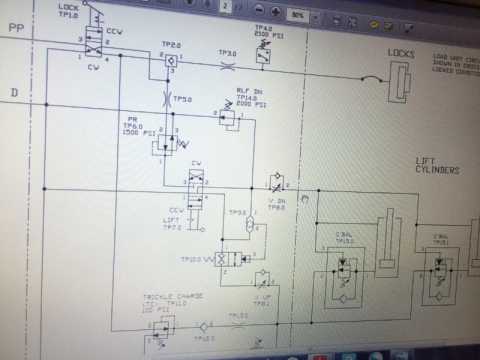

提升缸活塞窜油，经TP8.0→TP14.0→TP1.0→TP2.0“3”处，打开TP2.0;“LOCKS”油经TP3.0→TP2.0→TP1.0“4” →“3”泄压。符合现象特征。

补充内容 (2015-2-9 16:43):
上TP14.O更改为TP7.0.

补充内容 (2015-2-9 17:32):
越描愈黑。

qqqqqqwwww

平衡阀设定值是否过低导致锁不住

邓韬1987

图上只有这么几个阀，一个一个的排除了，但是不能保压百分之百是平衡阀的问题

qqqqqqwwww

这个是不是压力机？两辅缸只控制升降，加压由大主缸控制？

cqzyouxiang

请楼主一定回个最后的结果。

海盗旗

主要以下4个阀有问题，油缸内泄，平衡阀，单向阀TP12和液控二位二通保压阀TP10

小脸蛋儿红噗噗

坐等楼主最终原因，学习学习
