系统设计请教

lxmxjtu

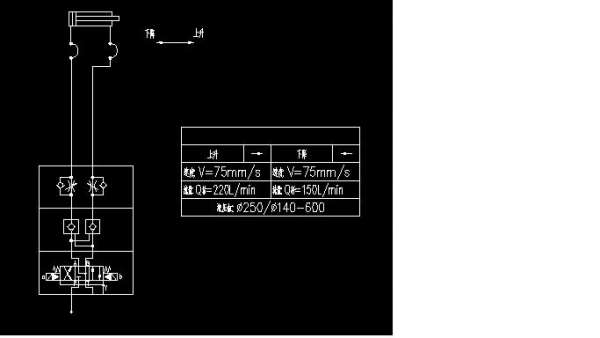

小弟想请教个问题：图中油缸的相关参数仅是作为设计的依据，系统设计后可以达到其要求的最大速度，实际具体的速度是在现场由流量阀调节的。要想使实际速度等于表格内的速度，是不是我还要用秒表掐一下油缸的动作时间啊？然后再由油缸行程和运行时间换算为速度？如果实际速度和设计速度相等，说明实际流量就等于设计流量？

cqzyouxiang

     定量泵（不论系统好坏，就事论事）：
1、只要溢流阀不打开，无负载或轻负载，油缸的速度接近参数计算的结果。
2、系统有节流调速，就可以做到0≤V实 ≤V参 ，且任意调节。
     你是不是第一次做，心里没底，想实测一下？也好，增加一点感性。

lxmxjtu

cqzyouxiang 发表于 2015-2-8 13:23
定量泵（不论系统好坏，就事论事）：
1、只要溢流阀不打开，无负载或轻负载，油缸的速度接近参数计算 ...

是恒压变量泵系统

cqzyouxiang

要准确，当然要测一下。不过你这样测不是很准，用测速仪。实际速度肯定能调节到设计速度，但有必要那么精准吗？

lxmxjtu

cqzyouxiang 发表于 2015-2-8 16:23
要准确，当然要测一下。不过你这样测不是很准，用测速仪。实际速度肯定能调节到设计速度，但有必要那么精准 ...

我不是做设计的，我自己在瞎琢磨

cqzyouxiang

然。
