这个液压油缸上面的小油缸是什么工作原理

液压打包机

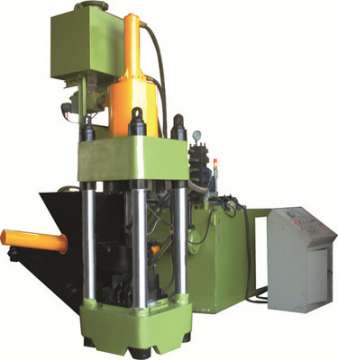

这个液压油缸上面的小油缸是什么工作原理

还有这个液压系统怎么运行的？大师们指点一下~

wawaadd

这位朋友，是否已经查看过四柱压机的液压原理图？

液压打包机

wawaadd 发表于 2015-2-7 15:52
这位朋友，是否已经查看过四柱压机的液压原理图？

没有原理图，我这是在视频上看到的这个设备~想搞明白

cqzyouxiang

   1、小缸是作为增速用的。
   2、大小泵、差动速度均不够，重力过小，达不到所要的速度，故而采用大小缸的结构形式。
   3、快速下降时，泵油只供小缸，小缸带动大缸活塞下行，大缸上腔形成负压，打开充液阀，由上置油
      箱补油。
   4、慢速时，大小油缸上腔同时进油，能形成高的工作压力。

俺要嗝屁了

cqzyouxiang 发表于 2015-2-7 17:48
1、小缸是作为增速用的。
   2、大小泵、差动速度均不够，重力过小，达不到所要的速度，故而采用大小缸 ...

{:8_250:}

changtongli

查查原理图看看，会更有益

静静等待

wawaadd 发表于 2015-2-7 15:52
这位朋友，是否已经查看过四柱压机的液压原理图？

请给介绍下液压机的原理

邓韬1987

应该不是一个小油缸吧，应该是一个整体吧

lqqzg171819

小油缸的活塞杆连接着大油缸的活塞。运动时小油缸先动推动大活塞快速移动，到达预定位置时大活塞动作提供额定压力。图上面的油箱起到快进时补油作用。

zhugang_01

恩，同感
