求教此图

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2015-2-3 19:12:54 | 显示全部楼层 |阅读模式

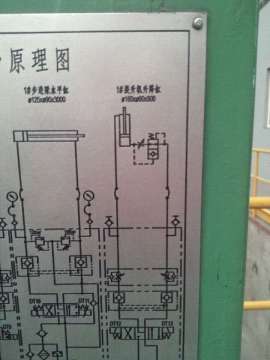

哪位师傅给兄弟讲一下图中右侧的油路系统,液压缸无杆腔处平衡阀是怎么工作的,又是 基于什么考虑,在此处设计一个这样的阀,先谢谢师傅们了。

求教此图

求教此图
发表于 2015-2-3 19:29:42 | 显示全部楼层
那个是防爆阀。

评分

参与人数 1金钱 +2 收起 理由
goldfluid + 2

查看全部评分

回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:921
  • 打卡总奖励:1379
发表于 2015-2-3 19:31:31 | 显示全部楼层
防爆阀
回复

使用道具 举报

发表于 2015-2-3 19:34:08 | 显示全部楼层

用此阀是基于安全考虑,这个阀直接贴装在油缸油口上,其后面的软管爆裂时,由于重力作用油缸快速下降,流过此阀的流量急剧增大,当流量大于设计流量时,此阀关闭,油缸停止下降。一般防爆阀的设计流量大于系统流量的25%。
回复

使用道具 举报

发表于 2015-2-3 19:37:46 | 显示全部楼层
longlong0633 发表于 2015-2-3 19:34
用此阀是基于安全考虑,这个阀直接贴装在油缸油口上,其后面的软管爆裂时,由于重力作用油缸快速下降,流 ...

大于系统流量的125%,刚才打错了
回复

使用道具 举报

发表于 2015-2-3 20:34:14 | 显示全部楼层
在说什么阀?意思不清不楚的

点评

你上网查一下防爆阀 就知道了  发表于 2015-2-3 20:40
回复

使用道具 举报

发表于 2015-2-3 20:35:51 | 显示全部楼层
没看着平衡阀。。。。。。。。。。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:99
  • 打卡总奖励:528
发表于 2015-2-3 20:36:28 | 显示全部楼层
这个阀是油管爆裂后起安全作用,还是防止油管爆裂呢?
防爆阀和平衡阀有区别吗?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
 楼主| 发表于 2015-2-3 22:00:26 | 显示全部楼层
longlong0633 发表于 2015-2-3 19:37
大于系统流量的125%,刚才打错了

谢谢师傅的耐心解答。兄弟对于它的油路具体走向不明白,就是当下面胶管爆裂时,阀会关闭,是因为油液把单向阀一侧推到工作位吗,那为什么油缸下降时不会;如果不是,油缸上升下降时分别走的防爆阀哪一侧油路。兄弟刚工作不久,经验学识尚浅,如果所提问题过于低级简单,还望师傅不要见笑。
回复

使用道具 举报

发表于 2015-2-3 22:28:49 | 显示全部楼层
水果事件 发表于 2015-2-3 22:00
谢谢师傅的耐心解答。兄弟对于它的油路具体走向不明白,就是当下面胶管爆裂时,阀会关闭,是因为油液把单 ...

实现这一功能的关键就是这个节流阀(有的厂家把节流阀画在防爆阀内部),通过节流阀会产生压差,压差大小与流量的大小成正相关,就是流量大,压差就大,而对防爆阀,让这个压差就是防爆阀两端的压差,当这个压差大于弹簧压力时,阀芯换向。所以,当胶管完好时,通过节流阀的流量所产生的压差小于弹簧压力,所以防爆阀工作在上位(导通);而当胶管爆裂时,油缸快速下降,速度增大,面积不变,所以流量增大,当流量增大至防爆阀设定的流量时(一般是系统流量的1.25倍),差值大于弹簧压力,此时防爆阀工作在下位(油路截止),从而起到安全保护的作用。油缸上升时,防爆阀工作在上位(原因你试着自己分析)。
回复

使用道具 举报
