请教挖机铲斗油缸压力变化

dakec

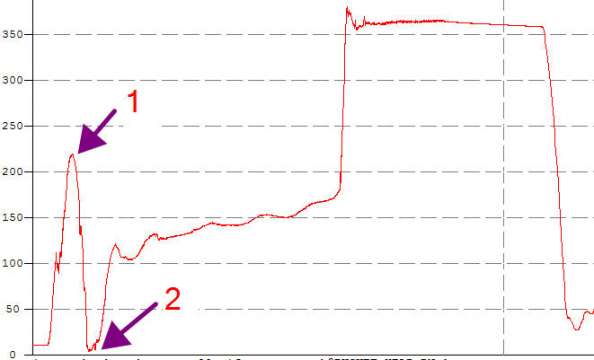

动作是反复把挖机铲斗打开收回，下图为挖机铲斗油缸小腔压力曲线，箭头1为是铲斗刚开始收回时建立起的压力波峰值，小弟不明白为什么压力会马上又回到0点（箭头2），请指教！
谢谢。

tanlv0823

开始的位置是哪里了，是自重产生的负压吧。

dakec

tanlv0823 发表于 2015-1-29 15:52
开始的位置是哪里了，是自重产生的负压吧。

开始时，铲斗完全伸出

cqzyouxiang

图上几处接近“0点”的压力是铲斗重力的缘故。应该说，铲斗油缸两端油腔都有可能出现“零压”的现象。只要铲斗质心偏离其转轴的垂线，偏离的越大，现象越明显。至于是油缸是有杆腔还是无杆腔，就看重力的作用有助于哪个腔。其实所谓的“0点”是一个负压状态，不供油，显示的就是负压。不光是铲斗缸，斗杆缸也会产生这种现象。

dakec

cqzyouxiang 发表于 2015-1-29 18:38
图上几处接近“0点”的压力是铲斗重力的缘故。应该说，铲斗油缸两端油腔都有可能出现“零压”的现象。只要 ...

确实两端油腔都能出现零压状态，无杆腔也测了，无杆腔的压力是-3bar。
无论是哪个油缸，刚开始启动的瞬间，都会出现这种现象，就是由于重力导致瞬间供油不足？

cqzyouxiang

大臂油缸在其正常的工作范围内不会产生这种现象。

dakec

cqzyouxiang 发表于 2015-1-30 10:41
大臂油缸在其正常的工作范围内不会产生这种现象。

张姿势，谢谢

cqzyouxiang

dakec 发表于 2015-1-30 09:46
确实两端油腔都能出现零压状态，无杆腔也测了，无杆腔的压力是-3bar。
无论是哪个油缸，刚开始启动的瞬 ...

表没看错，真么能达到－3bar呢？

dakec

cqzyouxiang 发表于 2015-1-31 15:39
表没看错，真么能达到－3bar呢？

是的

cqzyouxiang

大气压约1bar，绝对真空压力不过为0，换成真空度即-1bar。怎么可能有-3bar，在我们这个宇宙空间是绝对达不到的。
