关于减压阀压力表的安装位置

俺村俺最cool

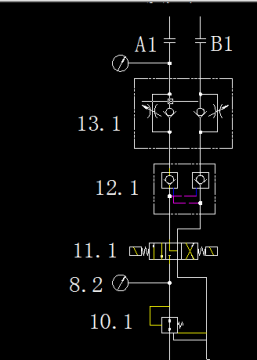

大家上午好，请问减压阀压力表的安装位置能放在A1位置吗？和直接接在减压阀上面有什么区别？

﹏3、哖后°

肯定不一样啊，不信你试试

563092709

请问你的泵是什么类型的泵，因为根据液压泵类型的不同，压力和流量的关系也不同。
装在A1的位置就存在流量大和小的问题，装在减压阀的出库相当于系统压力。

563092709

563092709 发表于 2015-1-16 13:21
请问你的泵是什么类型的泵，因为根据液压泵类型的不同，压力和流量的关系也不同。
装在A1的位置就存在流量 ...

根据液压泵类型的不同，压力和流量的关系也不同。
恒功率泵来说，压力与流量的乘积为功率，功率一定，压力越高，流量也就越低，反之亦然。
恒压泵来说，无论你流量多少，压力都是要保持不变的。
负载敏感泵来说，压力只与负载的大小有关系，与流量大小无关，但电机的最大功率限制了压力与流量乘积的最大值。
对于系统的管路来说，一般是管路两端压差越大，流量就越大

俺村俺最cool

563092709 发表于 2015-1-16 13:22
根据液压泵类型的不同，压力和流量的关系也不同。
恒功率泵来说，压力与流量的乘积为功率，功率一定，压 ...

谢谢，这里面就主要是一个压力与流量的关系是吗？我去看看样本，谢谢

超级侧卫

应该装在减压阀后面才能显示减压阀的实际压力，图纸上看叠加式双单向节流阀应该是节流调速回路中的回油节流调速回路，当接在A1位置时，显示的是油缸回油压力，而不是减压阀压力

超级侧卫

原则上来讲，换向阀.液压锁、双单向节流阀长时间使用均存在内泄，如果接在A1也会影响压力，

haowangjiao137

从使用来看，A1位置是最接近执行器的。

zrk

用在A1口的话，油缸的压力可以保证为调节压力，但是回油可以加一个反向单向阀。不然A1回油的时候会产生溢流压力（加压阀的调节压力），带来功率损失。

cqzyouxiang

     两处均可以放置，关键看你想看什么：
     1、8.2反映的是10.1出口压力，系统的三个状态既换向阀的三个状态均能显示。
     2、A1显示的是本支路的更接近执行机构的压力。
     3、8.2不能直接反映A1的真实压力，之间有压力降。
