求教二通插装阀原理

zz116532 · 发表于 2015-1-10 20:31:57

本帖最后由 zz116532 于 2015-1-10 20:35 编辑

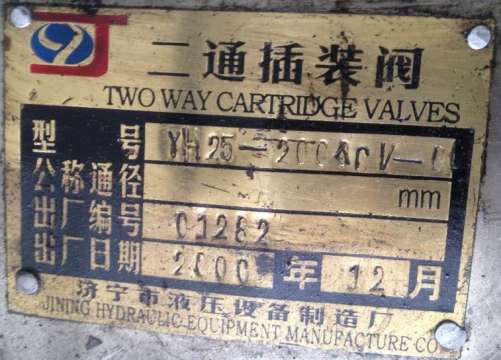

现场有个液压机用到这个阀请老大们看看帮忙说说此阀的原理阀上的8个电磁阀分别都是起什么作用的现在看不懂这个阀非常头痛啊坐等大神帮忙解答帮忙帮忙

wxg2004s · 发表于 2015-1-10 22:30:36

二通插装阀有好多种功能，光看外表看不出来

好奇客 · 发表于 2015-1-10 23:08:09

给厂家打电话询问

我爱液压水 · 发表于 2015-1-11 09:08:29

啥都没有就只外观估计很难看出来什么功能吧

cqzyouxiang · 发表于 2015-1-11 10:26:26

楼主这样出题，可能是看不懂液压原理图，别人说了也白说。如能看得懂，按图索骥就是了。凭两张图片，知道的好说，不知道的只能瞎猜。

zz116532 · 发表于 2015-1-11 11:09:14

没有图纸的是很老的合锻液压汽车后板包边机，有人改电柜了现在也不知道他的动作对不对，主要是这个阀不知道原理

降猪十巴掌 · 发表于 2015-1-11 14:05:47

通过插装阀之间配合能实现很多功能，没有原理图不知道你的插装阀是怎么用的

液压机械设计 · 发表于 2015-1-11 15:20:59

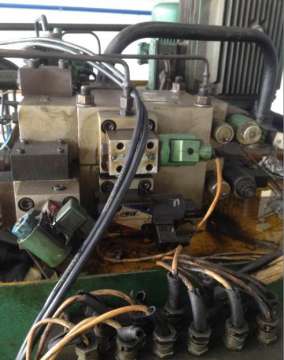

图片也要拍得全面些啊？从你拍的图片大概可以看出左下方哪一只是电磁球阀支撑用，油缸下行必得电，中间下面哪只电磁阀是油缸回程方向阀，油缸回程得电。中间上面的电磁阀油缸下行方向阀，油缸下行得电。右方下面电磁阀应该是双头的快慢速阀一头快速一头慢速，右上方的应该是系统总阀一般也是双头一头高压一头低压，高压的下压得电低压的回程得电！！

zz116532 · 发表于 2015-1-11 17:23:01

液压机械设计发表于 2015-1-11 15:20
图片也要拍得全面些啊？从你拍的图片大概可以看出左下方哪一只是电磁球阀支撑用，油缸下行必得电，中 ...

ok 晚点我去拍全一点请指导一下

hangzhouyeya · 发表于 2015-1-11 23:18:10

zz116532 发表于 2015-1-11 17:23
ok 晚点我去拍全一点请指导一下

你给厂家索要原理吧！只有现场图纸很难判断～
