张海平博士的《液压螺纹插装阀》关于液控单向阀

  [复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:37
  • 打卡总奖励:290
发表于 2015-1-9 17:39:35 | 显示全部楼层 |阅读模式

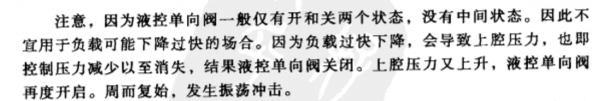

张海平博士的《液压螺纹插装阀》关于液控单向阀有点看不懂,为什么说负载过快下降,会导致控制压力变小直至消失,为什么又会压力上升?刚刚问同事,他说油缸的活塞是靠负载拉出,而不是靠液压油作用在活塞上的力推出,说假如负载速度过快,油液的速度跟不上,现在把我给弄糊涂了,我一直以为活塞是靠油液作用在活塞上面的力推出的!请教大家不吝解惑,谢谢

张海平博士的《液压螺纹插装阀》关于液控单向阀

张海平博士的《液压螺纹插装阀》关于液控单向阀
  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
发表于 2015-1-9 18:14:48 | 显示全部楼层
你同事说的对
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
发表于 2015-1-9 18:30:21 | 显示全部楼层
负负载作用,失压造成液单关闭,稍后又建压后再打开!
回复

使用道具 举报

发表于 2015-1-9 21:49:22 | 显示全部楼层
液压锁打开时,活塞也可能在自重的作用下下落,这个速度可能比液压油产生的速度快,
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:37
  • 打卡总奖励:290
 楼主| 发表于 2015-1-10 08:20:02 | 显示全部楼层
127 发表于 2015-1-9 21:49
液压锁打开时,活塞也可能在自重的作用下下落,这个速度可能比液压油产生的速度快,

这个现象应该是在油缸垂直安装的时候才有的吧,水平安装没有吧
回复

使用道具 举报

发表于 2015-1-10 09:34:35 | 显示全部楼层
俺村俺最cool 发表于 2015-1-10 08:20
这个现象应该是在油缸垂直安装的时候才有的吧,水平安装没有吧

这个也只是我个人的理解,水平应该没有
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1066
  • 打卡总奖励:3139
发表于 2015-1-10 09:38:14 | 显示全部楼层
液控单向阀的打开需要有控制压力,当负载为负负载时,单向阀在液控压力的作用下打开,此时受负负载作用,油缸快速下行,导致液控单向阀的控制压力降低,单向阀无法打开,此时工件停止运动,由于单向阀的关闭,控制压力又建立起来了,如此反复,导致运动时咔咔的振动。
回复

使用道具 举报

发表于 2015-1-10 09:54:23 | 显示全部楼层
请思考负值负载,谢谢
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-1-10 11:47:41 | 显示全部楼层
      油缸快速下行分两种情况,即对油缸上腔的供油方式:1、用油泵供油,如大小泵供油,或采用差动油路等。2、采取补油的方式,如设置充液油箱。但不管采用哪种方式,上腔绝不允许出现缺油的情况。
      情况1:油缸下行不能太快,否则,就会造成上腔缺油,油路产生压力不稳和低压现象,导致液控单向阀失效,出现油缸断续运动现象。这种情况往往是负载过大,大多数情况下指的是自重过重。消除这一现象,下腔回路要增加回油背压。
      情况2:利用负载即自重快速下行,这种情况下仅靠主泵供油往往是不够的。在上腔还必须有一个充液油箱之类的装置对上腔充油,防止上腔缺油。这时上腔进油主要是靠负载即自重自由下降的抽吸作用,将充液油箱中的油吸进去的,类似于医院医生用针管吸液的情况。此时上腔呈负压。因连通原因,整个管路也呈低压状态,包括液控单向阀的液控油管。这种情况,通常不是靠液控油打开液控单向阀,而是利用上面提到的抽吸作用打开的。液控单向阀开启压力较低,<0.03MPa。在快速下行时,阀的两端,也就是油缸上下腔形成的压差,可以自动打开单向阀,一般不会出现油缸断续运动现象。
      快速下行,油缸下腔回路几乎无背压。结束时,背压回路接通,增加下行阻力,达到减速的目的。
      出现断运动的现象肯定是不正常的,不是故障,就是设计有问题。大多是故障原因,去查找予以解决就是了。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
发表于 2015-1-10 13:15:02 | 显示全部楼层
举个形象的例子,不知楼主玩没玩过医院里的注射器。如果用力过猛抽液体。。。
回复

使用道具 举报
