A7VO 控制

翟磊 · 发表于 2015-1-8 14:57:11

A7VO 控制

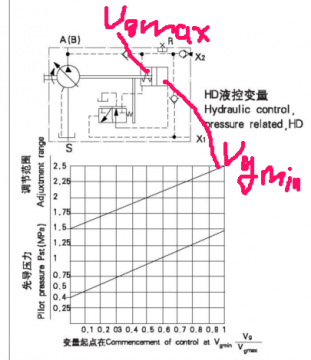

这个是力士乐A7VO 泵，采用HD 液压控制的方式。现在有几点疑惑：
1.这个泵的变量机构左右两侧那边是Vgmin 那边是Vgmax ？我理解是左边Vgmax，右边是Vgmin。
2.X1口控制压力逐步增加，变量机构如何工作，使得泵的排量从Vgmin 到Vgmax？

qqqqqqwwww · 发表于 2015-1-8 15:31:29

第1个问题对，第2个控制压力越大，控制阀阀芯右移，左位工作，系统压力油进入缸大腔，泵排量变大。

cqzyouxiang · 发表于 2015-1-8 16:25:50

是不是应该这样：A、x2压力增加，油泵流量减少，x1压力增加泵排量增大，A到变量机构的油是负反馈控制。

qqqqqqwwww · 发表于 2015-1-8 16:43:36

X2是提供泵变量机构动作所需压力，可以不接，直接从泵出口引來。

静静等待 · 发表于 2015-1-9 11:51:30

你的这两个理解是对的。X2口主要是用于保证泵排量变化所需要的最低控制压力，力士乐这个A7VO泵需要的最低控制压力是40bar

﹏3、哖后° · 发表于 2015-1-28 16:05:38

你选的控制变量起点是大还是小啊
