LS溢流压力的讨论

淘液压

元旦前曾发帖讨论关于多路阀LS溢流压力的问题，后来服务器出现故障，原帖丢失。今天再将问题分享出来，大家感兴趣的一起讨论下（淘液压）。
1：问题如下：
三联多路阀，每联控制一个马达，初始状态1，2联LS溢流压力设定为280bar，3联设定压力200bar；当把1，2联压力调低（淘液压：不知道具体调到了多少）第3联调高（陶液压：不知道具体调到了多高，只确认调高了，高于了200bar）。当3联复合动作时，泵口压力（从阀上的M口测试）只能到80bar左右,请分析为什么？

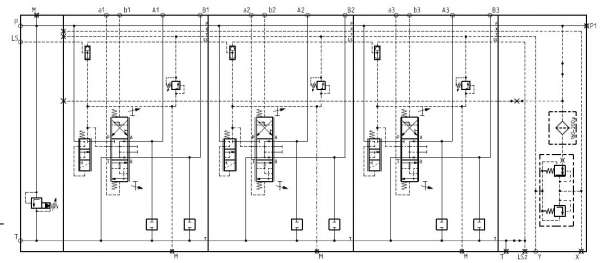

2：系统配置：变量泵（具备恒功率，恒压及负载敏感控制功能）+3联多路阀（如下图）

想必大家把这个问题讨论清楚了，负载敏感的原理会理解得更透彻（淘液压)。

淘液压

没有感兴趣的朋友？

淘液压

忘记给大家说了，当把马达加上载荷后，泵口压力（M口测试）80bar,马达无法转动。

淘液压

马达加载后，测试M口压力是80bar.负载是大于80bar的，因为此时马达转不动！

albert

泵的流量在做复合动作的时候够吗？如果LS调低到80bar，那是有可能只到80bar啊。

淘液压

albert 发表于 2015-1-5 18:44
泵的流量在做复合动作的时候够吗？如果LS调低到80bar，那是有可能只到80bar啊。

泵的流量是够的，LS系统里做复合动作时M口压力是由最高负载联压力决定的，所以当第3联LS溢流压力设定值高于200bar时，M口压力正常不应该只有80bar.您似乎没有理解清楚问题，您再看看吧

静静等待

你说的M口测到的系统压力80bar时马达就不动了，是三个马达都不动了还是其中有的马达不动了？你这个现象说的不清楚啊。如果是都不动了那是不是你的泵上压力切断值就是个80bar啊

静静等待

楼主你这个负载敏感阀是什么品牌的？

6liu

阀中LS溢流阀作用是限定每联负载的最高压力，如果调定的1、2联LS溢流压力偏低，M口测的的压力偏低了，因为此时LS溢流了。你可以试着调高1、2联阀的LS溢流压力。

淘液压

静静等待 发表于 2015-1-6 10:57
楼主你这个负载敏感阀是什么品牌的？

Rexroth
