手动换向阀的拆卸

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:60
发表于 2015-1-4 21:07:41 | 显示全部楼层 |阅读模式
本帖最后由 hgwac 于 2015-1-4 21:24 编辑

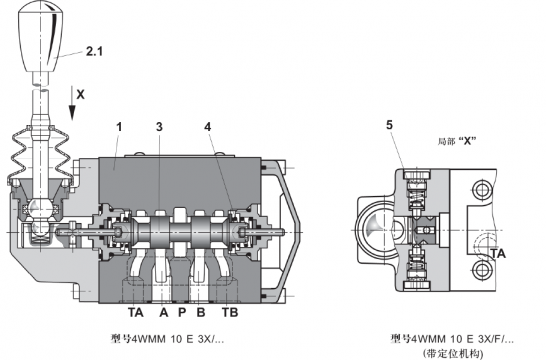

在现场调试过程中,发现一个手动换向阀卡滞,手柄不能动作,想拆卸搞了半天也没拆开。看了看剖面图也没理解怎么拆卸。请教一下各位前辈!见附图,拆卸步骤。

手动换向阀的拆卸

手动换向阀的拆卸
  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2015-1-4 22:17:34 | 显示全部楼层
向右推时,P通B,A通T!向左拉时,P通A,B通T!
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2015-1-4 22:20:40 | 显示全部楼层
把后盖拆开就把阀芯抽出來了!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2015-1-4 23:22:43 | 显示全部楼层
感觉要先拆掉手柄才能抽出阀芯。手柄与手柄底座应该可以一起拆下,就像拆伺服阀主阀芯要先拆掉反馈杆一样。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:10
发表于 2015-1-5 02:34:02 | 显示全部楼层
手柄一端和另外一端都要拆开,就是因为阀芯卡住了,没那么容易出来的,说不定有铁屑或者阀芯有磨损卡住了,从两头多试试,应该可以拆下来的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:17
发表于 2015-8-5 17:13:45 | 显示全部楼层
这是专门画了一个图问这个问题吗,哈哈
