这个阀如何实现差动

枫，子 · 发表于 2014-12-3 21:35:20

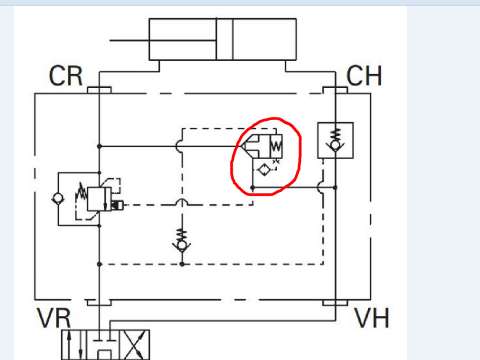

这个阀如何实现差动

709366750 · 发表于 2014-12-4 07:47:46

面积比.

lucker8201 · 发表于 2014-12-4 08:37:55

这个油路实现不了差动，
利用油缸的面积比，左路时是单向阀封闭，小缸进油大缸出油，
右路动作时时单向阀先导口泄压，则单向阀打开，所以油缸两端同时进油，油缸差动。但先导口有单向阀先导腔压力不断上升，单向阀油路要被关闭的！
油路的油只是由于油缸面积比产生的压力不同，建立背压给硬顶出去的。

dzylfx · 发表于 2014-12-4 11:12:24

这是一个低压差动回路,当系统压力超过设定值后,油缸有杆腔油经平衡阀回油.

dzylfx · 发表于 2014-12-4 11:17:06

画圈的阀是靠压差工作的,阀左右两侧面积相同,当有杆腔和无杆腔的压差所产生的力能够克服插装阀的弹簧力,该阀打开.

初学者 · 发表于 2014-12-4 15:03:06

逻辑插装阀，或门，那边压力大于被压弹簧力，那边打开进油

金陵博爱人 · 发表于 2014-12-4 15:11:51

无杆腔进油时，插装阀同时打开，差动回路打开。

zhanghaibowin · 发表于 2014-12-4 19:09:11

油缸的面积必须大于插装阀的B口与弹簧腔面积比，这时才能形成低压差动回路，如果负载较大，也形成不了差动回路。

szwszq0017 · 发表于 2014-12-4 20:23:11

看看热闹，虽然看不懂图纸。

smallears · 发表于 2014-12-4 23:26:03

有杆腔的油流入无杆腔就实现了差动，这个阀不是正好起这个作用么。这个设计感觉比较巧妙，楼主可以多提供些内容么？谢谢
