请教关于AMESim中系统控制的

aixuewuyan

wanghuanghe 发表于 2014-12-4 09:28

谢谢你的建议，只是没法采用闭式回路，因为是在缘由系统上的改进，只是把原系统加了马达等几个元件构成的。

aixuewuyan

wanghuanghe 发表于 2014-12-2 20:26
完全明白了，再问你几个问题啊。你这个马达只是加载用的，它还需要驱动吗。就是你那个行星排的 太阳轮接哪 ...

马达也去用来驱动的，马达输出减速后连接太阳轮，电机与齿圈连接，这样改变马达转速就能实现输出转速的调节。

aixuewuyan

wanghuanghe 发表于 2014-12-2 20:28
我再问几个问题，行星排，框架接电机，齿圈接液压马达。太阳轮接哪里？这个装置主要是干啥用啊

齿圈链接电机，马达连接太阳轮，行星架输出。加入马达主要为了实现调速

aixuewuyan

wanghuanghe 发表于 2014-12-4 09:28

请问你说的位置环控制是加上伺服阀、液压缸等进行控制泵的排量的吧，我的应该是位置开环的泵控马达闭环速度控制。我现在主要是像实现马达的目标转速信号不是我们给定的，而是系统可以确定，当负载转矩大于设定的最大转矩时，马达目标转速不断增大，直到负载转矩不大于设定最大转矩，然后保持此时马达目标转速不变。

aixuewuyan

wanghuanghe 发表于 2014-12-4 09:28

通过积分可以实现马达目标转速的增大，但不知道怎么保持马达转速不变

aixuewuyan

wanghuanghe 发表于 2014-12-4 09:28

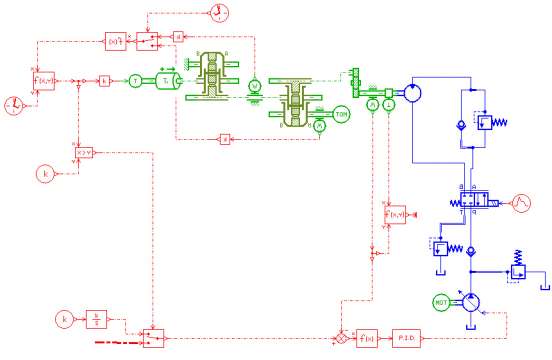

这是我现在的系统，不知道怎么保持转速不变，你能给看一下么？

wanghuanghe

aixuewuyan 发表于 2014-12-4 10:17
谢谢你的建议，只是没法采用闭式回路，因为是在缘由系统上的改进，只是把原系统加了马达等几个元件构成的 ...

开式也是一样的，我跟你说的都适用，介绍的材料也是适用的。

wanghuanghe

aixuewuyan 发表于 2014-12-4 11:27
这是我现在的系统，不知道怎么保持转速不变，你能给看一下么？

也是按照我说的那样，做内部位置环，外部速度环。马达是反馈控制吗，还是你看看书吧

wanghuanghe

wanghuanghe 发表于 2014-12-4 12:49
也是按照我说的那样，做内部位置环，外部速度环。马达是反馈控制吗，还是你看看书吧

稳速，就是速度反馈控制系统

wanghuanghe

aixuewuyan 发表于 2014-12-4 11:27
这是我现在的系统，不知道怎么保持转速不变，你能给看一下么？

把马达回油口直接回邮箱，马达进油口直接接油泵。中间加过压保护就行了
