液压控制系统常同立编著书配套资料

    [复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-2-23 20:34:37 | 显示全部楼层
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-2 16:33:28 | 显示全部楼层

勘误: 液压控制系统常同立编著

本帖最后由 changtongli 于 2015-6-2 16:38 编辑

第26页,公式(2-14)应改为

回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-2 16:41:45 | 显示全部楼层

勘误: 液压控制系统常同立编著

第71页:下数12行。
零开口阀 ,见图4.5(b);零开口阀 ,见图4.5(c)。

需改为:
正开口阀 ,见图4.5(b);负开口阀 ,见图4.5(c)。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-2 16:44:19 | 显示全部楼层

勘误: 液压控制系统常同立编著

第148页,图6.2中下角标f应该为c,见下图

回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-2 16:46:46 | 显示全部楼层

勘误: 液压控制系统常同立编著

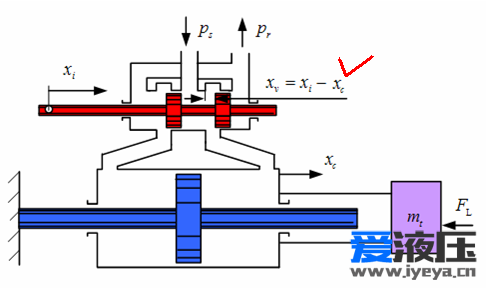

第149页,图6.5,阿尔法应改为4,见下图


回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-2 16:49:29 | 显示全部楼层

勘误: 液压控制系统常同立编著

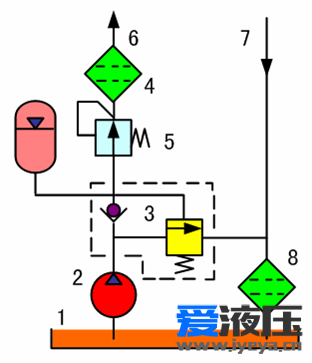

第253页,图9.12中,序号5减压阀的控制油路,不正确。应修改如下

回复

使用道具 举报

发表于 2015-6-10 05:45:49 | 显示全部楼层
本帖最后由 lishuyang 于 2015-6-10 05:57 编辑

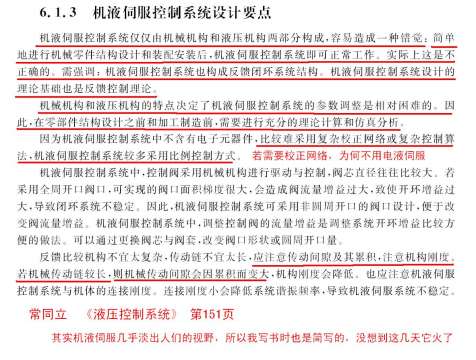

用更为简单的数学模型表示液压系统是这个书的显著特点。毕竟实用的结果都是简单的。这个值得赞一下!
在刻划液压系统特点方面甚至比梅里特的书还深入,比如二级电液伺服阀的模型,梅里特还探讨了阀液压动力等对控制系统稳定性的影响,细想一下,液动力作为干扰力,显然不能成为主要影响因素,否则系统的性能没的看了。当然梅里特最后也说了液动力对电液伺服阀稳定性作用小,可以忽略。还有关于电液伺服阀中什么是决定电液伺服阀动态特性的主要因素,是不是功率滑阀的质量?还是力矩马达动态特性?书里表达较为清楚。毕竟经过几十年发展,电液伺服阀发展现状最说明其中的技术问题。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:29
  • 打卡总奖励:220
发表于 2015-6-16 15:12:14 | 显示全部楼层
好的资料就应该收集
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-27 10:26:28 | 显示全部楼层

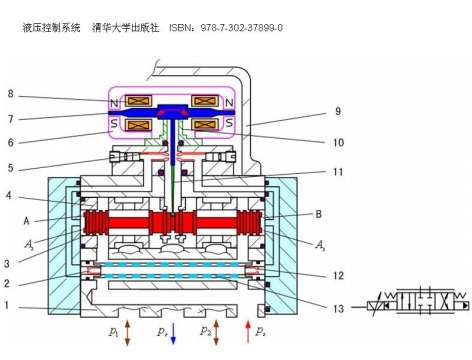

电液伺服阀

电液伺服阀

双喷嘴电液伺服阀
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:386
 楼主| 发表于 2015-6-27 10:28:36 | 显示全部楼层

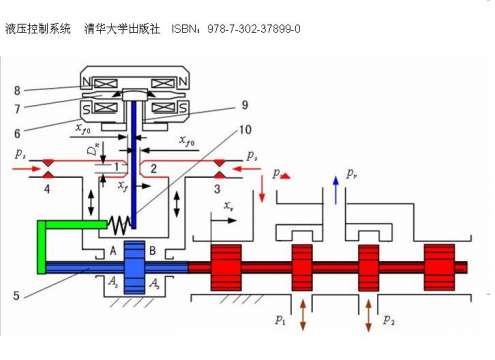

双喷嘴挡板力反馈电液伺服阀,结构展开等效示意图

电液伺服阀

电液伺服阀

回复

使用道具 举报
