请教一个溢流阀的参数问题

奋斗一生ing

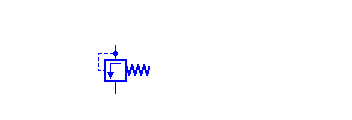

在元件库中的这个溢流阀  relief valve flow rate pressure gradient,这个参数和溢流阀的阀芯直径和阀芯的样式（滑阀，锥阀）到底有什么样的关系，帮助文档没说，请懂得朋友给讲解下，非常感谢！

gaozijian

这个应该是溢流阀的压力/流量特性关系， 应该是以曲线关系存在的，在不同压力下，阀的流量特性是不同的。在同等压力等级下，阀芯通径越大，参数越大；通径相同时，复位弹簧的弹性强度越大（即溢流压力等级大小），参数越大。一般的阀都会附有压力流量特性曲线图的。

gaozijian

这个参数应该是溢流阀的流量/压力特性关系，阀的打开压力不同，阀芯的开口大小也就不同，随之阀的通流大小也不同。 一般在溢流阀的压力等级相同时，其通径越大，该参数越大；在通径相同时，复位弹簧的弹性强度越大（即溢流压力等级大小），该参数越大。一般阀都会附有压力/流量曲线图的。

奋斗一生ing

gaozijian 发表于 2014-11-18 22:21
这个参数应该是溢流阀的流量/压力特性关系，阀的打开压力不同，阀芯的开口大小也就不同，随之阀的通流大小 ...

这个参数和溢流阀阀芯直径的公式关系，你知道吗

gaozijian

奋斗一生ing 发表于 2014-11-19 22:02
这个参数和溢流阀阀芯直径的公式关系，你知道吗

根据薄壁节流孔方式简要推导该溢流阀的静态特性， 由公式①节流孔流量方程  Qy=Cd*D*x*sqr（2△P/ρ），和溢流阀压力特征  △P=P1-P2 =P1   (Cd为系数，D为溢流阀通径，x为溢流阀阀芯开度，△P 为阀进出口压力差，ρ为油液密度，P1、P2分别为阀进出口压力，溢流阀压差为进口压力)   ，化简后，静态特性就可以简单表示为这个关系，其中 流量Qy与开启压力、阀芯通径、阀芯开度分别成正关系。
