求助方波信号模拟

binbin19910915

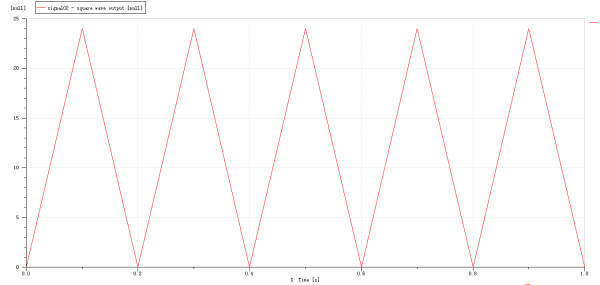

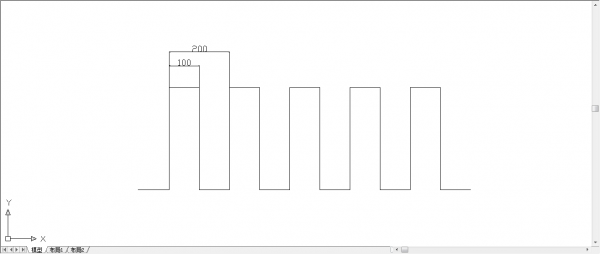

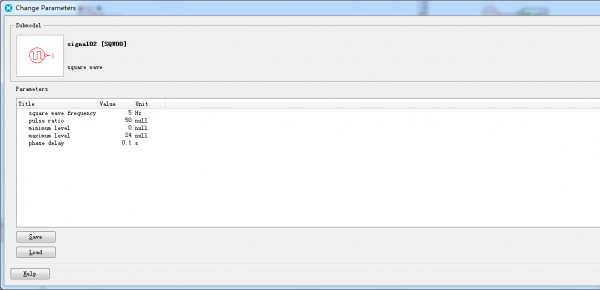

我想模拟一个方波信号 如图。低电平1   高电平24  但实际信号却是三角形波形  如何正确设置？万分感谢

lswkelier

你的问题在于设置时间步长太短了，把0.1s设置成0.01或更短，图形就显现出来了

lswkelier

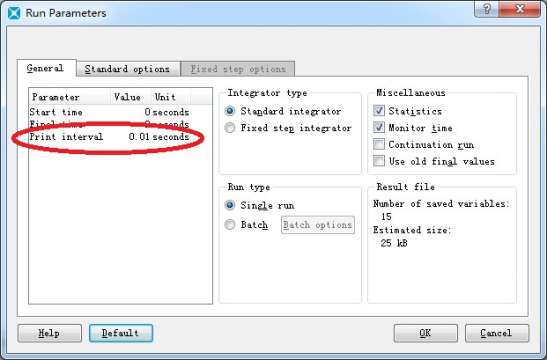

就是这个地方
