A10V DRG职能阀弹簧断裂原因讨论。

xwy@home

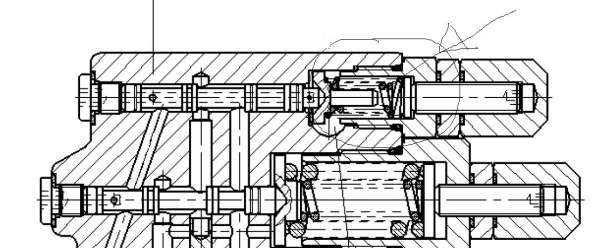

各位老师好，1、问题引入：学生最近维修A10V DRG职能阀体时经常发现FR阀芯双调压弹簧经常断裂，特别是小弹簧（如附图圆圈处。）；

2、职能描述：众所周知，DRG阀体X口外接溢流阀或类似溢流阀的压力调节阀实现远程压力控制；
3、讨论问题：如图中圆圈处弹簧断裂的原因，请教各位老师讨论指导；
谢谢！

液压博士

这个断裂应该属于疲劳断裂，是否是弹簧质量有问题。或者是设计不合理，弹簧的应力超过材料的许用应力。

xwy@home

谢谢楼上的赐教，接触过A10V的朋友都知道，DFR1和DRG阀芯不同但是所用弹簧相同。同样的弹簧，在DFR1上基本没有损坏，在DRG上损坏频繁。其中原委如何呢？

xuepiaoqing

赞成楼上的看法

液压博士

那就结合两个控制方式的区别来查找原因，是否是由于DRG比DFR1使弹簧工作更加频繁，且总被压缩在最大极限。可以核算下弹簧在最大压缩下是否超过许用应力。

xwy@home

液压博士 发表于 2014-11-15 11:36
那就结合两个控制方式的区别来查找原因，是否是由于DRG比DFR1使弹簧工作更加频繁，且总被压缩在最大极限。 ...

有道理，DRG弹簧确实运动频繁，目前两种职能用一种弹簧，确实有些牵强了。那么您提及的“最大压缩下是否超过许用应力”需要哪些数值，简单给学生点几点，谢谢！

液压博士

就是你阀芯压缩弹簧至最大位移时，弹簧的切应力最大，看看是否这时的切应力超过弹簧材料的许用应力。

xwy@home

液压博士 发表于 2014-11-15 13:50
就是你阀芯压缩弹簧至最大位移时，弹簧的切应力最大，看看是否这时的切应力超过弹簧材料的许用应力。

谢谢赐教，回头我计算一下，如有问题再向您讨教。

sdr

xwy@home 发表于 2014-11-15 14:06
谢谢赐教，回头我计算一下，如有问题再向您讨教。

在干吗?

游勇

有找力士乐的工程师反影吗？
