请教在AMEplot中做两个力曲线的差值曲线问题???

[复制链接]
发表于 2014-10-30 11:01:33 | 显示全部楼层 |阅读模式
我看的是r4版的中文教程,然而我用的是r12版本的AMESim。里面有一个例子是做两个力曲线的差值曲线图。由于版本不一样,很多按钮盒设置都不一样了,我想请教一下,在R12版本中该如何去做差值曲线,下面是模型图和曲线图

模型图

模型图

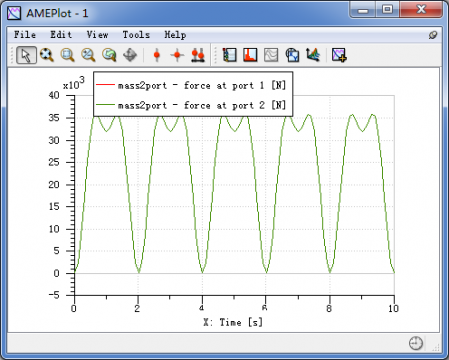

曲线图

曲线图
发表于 2014-11-9 21:42:05 | 显示全部楼层

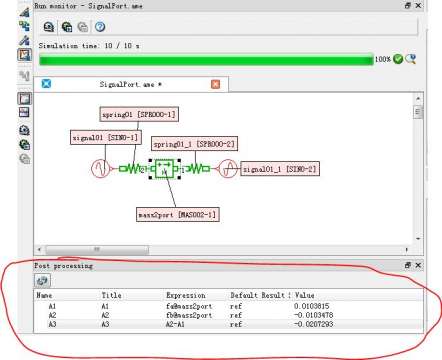

在主界面最下方有个 post processing窗口

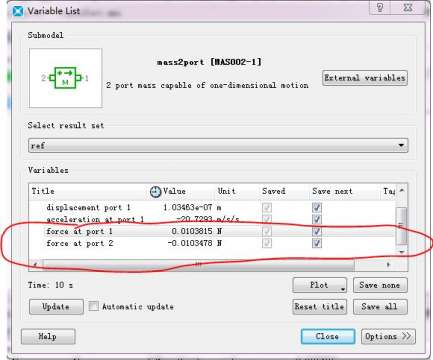

1.JPG 将两个力拖入到post processing窗口中,自动生成A1 A2


在post processing窗口单击右键 选择ADD增加一个A3
在A3的表达式中输入A2-A1
右键A3 选择plot


回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2014-11-10 20:16:14 | 显示全部楼层
北航的那本书上有的
回复

使用道具 举报

 楼主| 发表于 2014-11-16 20:59:24 | 显示全部楼层
sww189 发表于 2014-11-10 20:16
北航的那本书上有的

好的,谢谢
回复

使用道具 举报

 楼主| 发表于 2014-11-16 20:59:24 | 显示全部楼层
sww189 发表于 2014-11-10 20:16
北航的那本书上有的

好的,谢谢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:21
发表于 2016-8-4 22:04:48 | 显示全部楼层
很给力,解决了困扰比较厉害的问题
