变量泵设定压力与系统压力关系疑问

afzyucheng · 发表于 2014-10-28 09:57:51

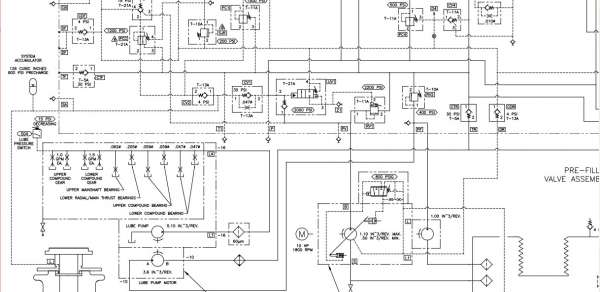

为什么变量泵补偿机构设定为800 PSI, 而系统压力为2000PSI, 变量泵是怎么给系统提供2000PSI的，补偿机构是怎么运作的，请大神点拨

变量泵设定压力与系统压力关系疑问

1432599621 · 发表于 2014-10-28 11:32:01

我也很好奇应该有增压回路吧

静静等待 · 发表于 2014-10-28 11:39:01

压力补偿设定是800PSI，当系统压力上升到800PSI时就会切断并且保持压力恒定

xiao70ni8 · 发表于 2014-10-28 13:01:06

你这个泵应该是专门的控制回路泵，系统压力为2000PSI ，先导压力为800psi

afzyucheng · 发表于 2014-10-28 13:22:39

静静等待发表于 2014-10-28 11:39
压力补偿设定是800PSI，当系统压力上升到800PSI时就会切断并且保持压力恒定

我知道当到达800PSI时，补偿机构就会动作使泵流量减小来保持泵的压力，但不明白系统怎么才能到达2000PSI

afzyucheng · 发表于 2014-10-28 13:26:26

xiao70ni8 发表于 2014-10-28 13:01
你这个泵应该是专门的控制回路泵，系统压力为2000PSI ，先导压力为800psi

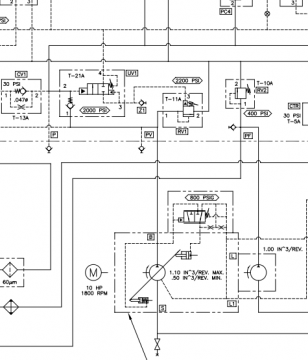

重新截了一张图，应该可以了

fengmang · 发表于 2014-10-28 15:35:31

单单看泵原理很简单，但是配上这个原理图就一团糊涂了

庭庭 · 发表于 2014-10-28 18:04:03

能给个详细完整的图纸么加我QQ 6928883

游勇 · 发表于 2014-10-28 22:56:41

这是高低压液压系统的变量泵版。
1. 一般恒压变量泵在达到设定压力时是会变为零排量，楼主所用的变量泵最小排量设定为8cc，在达到800psi会变为0.5in^3/rev(约8cc)而不是零排量，所以工作压力会继续上升。2000psi是在另一个溢流阀来设定。
2. 当机器开始工作时，系统压力低于800psi，变量泵排量为18cc，当负载高于800psi时，则变为8cc。通过变量方式，可选用更细少的电机系亦可满足工作需要。

afzyucheng · 发表于 2014-10-29 11:30:14

游勇发表于 2014-10-28 22:56
这是高低压液压系统的变量泵版。
1. 一般恒压变量泵在达到设定压力时是会变为零排量，楼主所用的变量泵最 ...

哦，刚明白的，蓄能器的800PSI是它的充氮压力，而不是它的工作压力
