请问以下系统调定压力各是什么请教

1432599621 · 发表于 2014-10-27 22:12:40

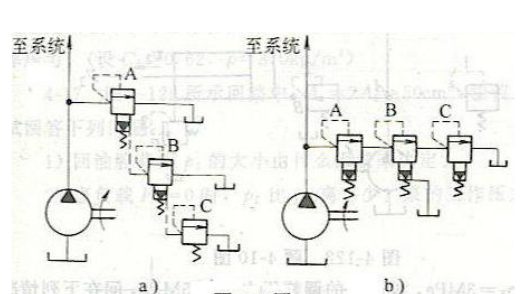

系统负载无限大当阀体A B C的调定压力分别是 3MP 2MP 1MP时系统中a b 压力各是什么

1432599621 · 发表于 2014-10-27 22:19:45

系统a中 A B C 并联系统调定压力取决于最小的调定值也就是阀体c 决定系统压力而对于系统B来说先导式溢流阀远程控制口接油箱故阀体B的调定压力为零而另外两个溢流阀串联调定压力等于两个阀体调定压力值之和这样想对吗真心求教

huanghaihua · 发表于 2014-10-27 23:11:49

1432599621 发表于 2014-10-27 22:19
系统a中 A B C 并联系统调定压力取决于最小的调定值也就是阀体c 决定系统压力而对于系统B来说先导式溢 ...

要不自己找几个阀自己测试一下吧。这个我也想知道结果

smartbyh · 发表于 2014-10-28 07:29:29

我认为与阀的结构设计有关，需要测试一下

1432599621 · 发表于 2014-10-28 11:24:56

huanghaihua 发表于 2014-10-27 23:11
要不自己找几个阀自己测试一下吧。这个我也想知道结果

我目前处于液压学习阶段是大学生有很多不懂但是我喜欢液压真的我没有阀体有什么好的软件仿真下吗你有软件吗我的扣扣1432599621

1983 · 发表于 2014-10-28 15:52:20

1和6，好好看看最基础的液压教材

一线牵 · 发表于 2014-10-28 20:08:31

a 中是1Mpa b中是6Mpa

1432599621 · 发表于 2014-10-28 22:17:09

1983 发表于 2014-10-28 15:52
1和6，好好看看最基础的液压教材

[color=Red]b图中B是先导式溢流阀啊连的是油箱

1983 · 发表于 2014-11-3 11:44:47

1432599621 发表于 2014-10-28 22:17
b图中B是先导式溢流阀啊连的是油箱

不好意思没看到，先导连油箱后，先导式溢流阀阀口常开成通路，不起作用，所以系统压力为3+1=4

1983 · 发表于 2014-11-3 11:50:24

1432599621 发表于 2014-10-27 22:19
系统a中 A B C 并联系统调定压力取决于最小的调定值也就是阀体c 决定系统压力而对于系统B来说先导式溢 ...

你这个分析是对的
