AMESim起升机构建模参数设置

‵′耿介丷

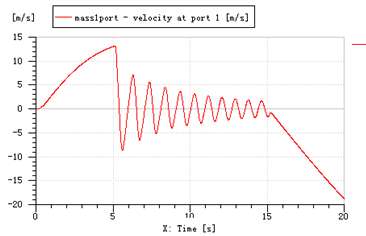

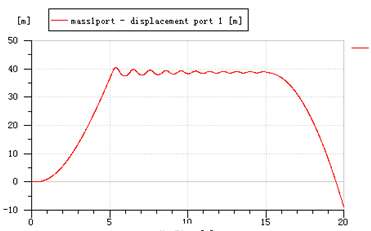

利用AMESim建立了一个起升回路，可是换向阀切换到中位后，重物的速度（3）在0m/s上下波动，请问这是什么因素引起的？还有钢丝绳索的参数该怎么设置？劳驾知情人士解答，谢谢！

syj

AMESim起升机构建模参数设置
https://www.iyeya.cn/forum.php?mod=viewthread&tid=22988

醉乐清风

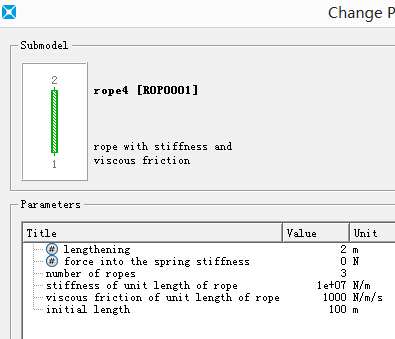

主阀油路切断后，马达没有立即停止，它会旋转几圈后停下来；绳索参数可以参考帮助，个人理解从上至下依次是1）受拉力后的长度2）初始拉力3）绳索股数4）绳索刚度5）绳索内部摩擦阻尼6）初始长度。

‵′耿介丷

醉乐清风 发表于 2014-10-24 20:00
主阀油路切断后，马达没有立即停止，它会旋转几圈后停下来；绳索参数可以参考帮助，个人理解从上至下依次是 ...

恩恩，谢谢徐工解答。是不是可以增加制动器，让重物速度在油路切断后趋于零

醉乐清风

‵′耿介丷 发表于 2014-10-26 20:00
恩恩，谢谢徐工解答。是不是可以增加制动器，让重物速度在油路切断后趋于零

制动分为机械制动和液压制动，看看需要什么制动！

‵′耿介丷

醉乐清风 发表于 2014-10-27 08:38
制动分为机械制动和液压制动，看看需要什么制动！

如图1所示，想直接给制动器一个信号，ok吗

醉乐清风

‵′耿介丷 发表于 2014-10-27 11:13
如图1所示，想直接给制动器一个信号，ok吗

这是个最简单的方法，但不是基于具体实际考虑的吧

‵′耿介丷

醉乐清风 发表于 2014-10-27 11:14
这是个最简单的方法，但不是基于具体实际考虑的吧

恩，具体情况是通过液压油路形成对马达的制动。我这个就是想换向阀切换至中位，马达可以制动。这两天看制动器资料，还是不明白具体参数设置以及信号给的值

醉乐清风

‵′耿介丷 发表于 2014-10-27 11:21
恩，具体情况是通过液压油路形成对马达的制动。我这个就是想换向阀切换至中位，马达可以制动。这两天看制 ...

换向阀o型中位的话基本不可取，这样制动会形成液压-弹簧-系统，会将元件打坏！应该使用缓冲阀组也好啊，用单向阀补油！马永辉的那本书可以参考一下。

xz327721287

syj 发表于 2014-10-24 14:52
AMESim起升机构建模参数设置
https://www.iyeya.cn/forum.php?mod=viewthread&tid=22988

你是逗比吗...............
