关于液压回路

johnnie · 发表于 2014-10-16 14:09:20

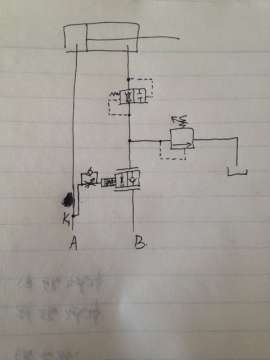

请教各位老师，帮我讲解一下这个液压回路，最好能说一下A管进油时的油路走向，我想看看自己理解的对不对，在防爆阀上游有一套溢流阀缓冲回路我没画出来

qqqqqqwwww · 发表于 2014-10-16 14:50:52

A管进油到缸无杆腔,杆腔油经防爆阀再经平衡阀到B

johnnie · 发表于 2014-10-16 16:36:34

qqqqqqwwww 发表于 1 小时前
A管进油到缸无杆腔,杆腔油经防爆阀再经平衡阀到B...

这我也知道，可是细节呢？

johnnie · 发表于 2014-10-16 16:57:49

qqqqqqwwww 发表于 2 小时前
A管进油到缸无杆腔,杆腔油经防爆阀再经平衡阀到B...

Q老师，我想知道细节，包括控制油路，一个详细的说明

zzfjct · 发表于 2014-10-16 18:24:32

A口压力打开平衡阀，溢流阀防止平衡阀因故打不开时有杆腔异常高压。

qqqqqqwwww · 发表于 2014-10-16 18:38:21

johnnie 发表于 2014-10-16 16:36
这我也知道，可是细节呢？

看说明书

johnnie · 发表于 2014-10-16 19:13:26

qqqqqqwwww 发表于 2014-10-16 18:38
看说明书

没有说明书，唯一的说明书只是设备安装和备件，

johnnie · 发表于 2014-10-16 19:20:12

zzfjct 发表于 2014-10-16 18:24
A口压力打开平衡阀，溢流阀防止平衡阀因故打不开时有杆腔异常高压。

防暴阀左右两端的控制油在B管回油的状态下压力是否近似相等？在左侧弹簧力的作用下防爆阀是否一直处于节流位？这是我的疑问

qqqqqqwwww · 发表于 2014-10-16 20:08:39

有节流就有压差，但是这个压差小于防爆阀的设定弹簧力，所以，，，，，

zzfjct · 发表于 2014-10-16 21:04:47

johnnie 发表于 2014-10-16 19:20
防暴阀左右两端的控制油在B管回油的状态下压力是否近似相等？在左侧弹簧力的作用下防爆阀是否一直处于节 ...

是的，当防爆阀至平衡阀的管路失压（破裂）的情况下，有杆腔压力自动关闭防爆阀。
