旋挖钻机用的川崎主阀有压力补偿功能吗？

iRexroth

这个我清楚。之前接触过各种旋挖系统。。并不是负流量的泵实现不了LS功能的。

iRexroth

superdos 发表于 2015-9-7 19:53
不是，是主泵其中一个泵供油，这点可以确定，泵出口有个阀，多路阀负信号和LS信号都接到该阀上。
我的猜 ...

回答前前的问题：中联旋挖钻机一个机子有两个系统：A、总功率+交叉传感+负流量；B、负载敏感
回答该贴第一个问题：主阀不动作，待命泵压约3Mpa左右，当M4阀动作，LS感受LS信号，无极切断KMX进油；
第二个问题：还是没理解负载敏感含义，感知流量和压力。另外，当M4要流量的时候才切换。
提示：有一种阀叫优先阀。

superdos

iRexroth 发表于 2015-9-9 20:56
回答前前的问题：中联旋挖钻机一个机子有两个系统：A、总功率+交叉传感+负流量；B、负载敏感
回答该贴第 ...

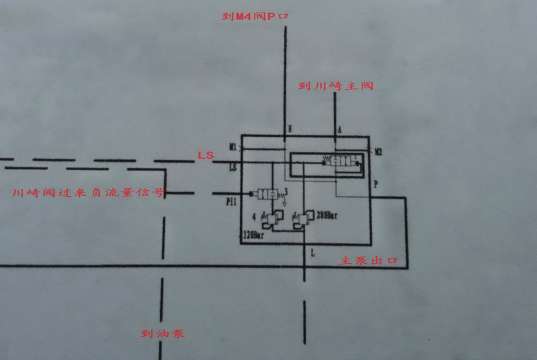

对于第二点，我的意思是，对于常规负载敏感系统，比如M4+A11VO，泵会根据LS信号，流量阀控制泵的流量输出以适应阀的流量需求。但在该系统上，LS信号反馈过来，不清楚油泵是怎么响应的。比如，流量需求只有20%，在这个系统上，泵是怎么变量的？或者M4阀动作就相当于一个恒功率泵+压力补偿的系统 ?附上前面所说的阀的原理图，麻烦帮忙解读一下

iRexroth

superdos 发表于 2015-9-10 00:02
对于第二点，我的意思是，对于常规负载敏感系统，比如M4+A11VO，泵会根据LS信号，流量阀控制泵的流量输出 ...

LS反馈过来，比例切断K3V的中位旁通油道。K3V负流量控制，取决于中位流量大小。该系统基本变为恒功率带压力补偿功能。但精度要比A10V+M4差很多。

yycarlren

没有，我是做这套系统的

superdos

yycarlren 发表于 2015-9-16 20:06
没有，我是做这套系统的

能说明一下吗????

春风023

群里高手真多啊。。。长知识了。
