带缓冲溢流阀amesim如何建模

peizi147

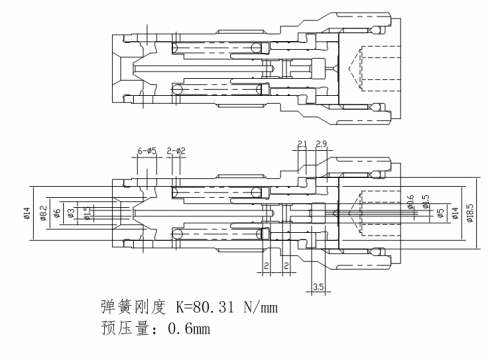

这是一个带缓冲的溢流阀，模型参数如下图

带缓冲溢流阀amesim如何建模

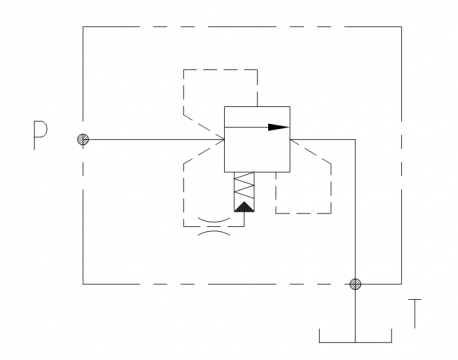

液压原理图如下

带缓冲溢流阀amesim如何建模

我想建立AMESim模型得到溢流阀的静态特性曲线，压力随流量的上升下降趋势，如下测试所得

带缓冲溢流阀amesim如何建模

但一直建不好缓冲模型，得不到理论曲线，求大神帮助，谢谢!

peizi147

前面图片没弄好，帖子删也删不掉了，从新发了下，不好意思！

csu_xiaohua

直动式的溢流阀，没有补油功能

csu_xiaohua

最近在研究带补油功能的先导式过载溢流阀的研究，可以交流

csu_xiaohua

最近在研究带补油功能的先导式过载溢流阀的研究，可以交流

醉乐清风

楼主能不能说一下如何测试的，将测试试验的原理图给一下，并讲讲测试过程，我也想学习一下

醉乐清风

请问这个是力士乐的那个缓冲溢流阀吗？

peizi147

醉乐清风 发表于 2014-10-8 10:05
楼主能不能说一下如何测试的，将测试试验的原理图给一下，并讲讲测试过程，我也想学习一下

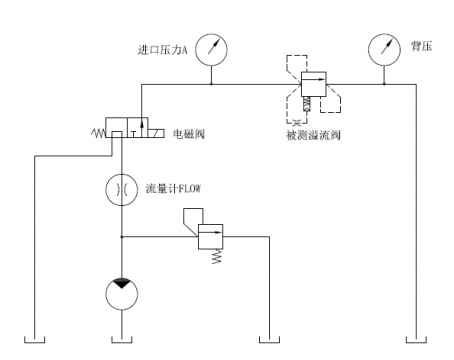

测试原理图大致如上，刚简单画的(泵实际是电磁比例控制变量泵，流量可以从0开始调节上升）
测试过程如下：
1）电磁阀得电，泵出口与被测溢流阀进口油路相通
2）按比例调节泵流量，在120s内流量从0均匀上升至85lpm左右（溢流阀设计最大通流能力）再缓慢下降到0

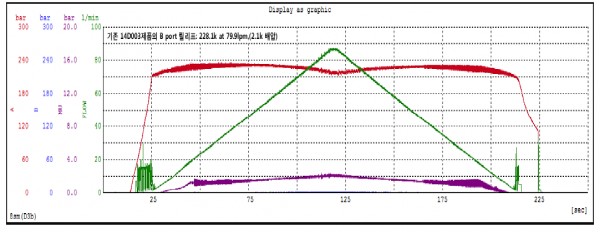

3）在上述过程中同步采集进口流量（图表中绿色），进口压力（图表中红色），出口背压（图表中紫色），得到测试结果
该溢流阀是我司自行设计的直动式溢流阀，测试的是溢流阀的静态特性（压力随流量的变化特性），正常的溢流阀会随着流量增大压力不断升高，测试结果却是流量增大压力反而下降，想用仿真软件模拟下那个参数有问题，请大家都帮忙看下，共同学习学习！

peizi147

醉乐清风 发表于 2014-10-8 10:05
楼主能不能说一下如何测试的，将测试试验的原理图给一下，并讲讲测试过程，我也想学习一下

peizi147

peizi147 发表于 2014-10-8 20:21

这个是大致的回路图，泵实际为电磁比例控制变量泵（流量可以从0开始调节）
测试过程大致如下：
1）电磁阀得电，接通泵与被测溢流阀进口油路
2）在120s左右时间内l均匀控制泵流量从0上升到85lpm左右（溢流阀最大流量），在均匀下降到0lpm，同时采集进口流量(图表中绿色曲线），进口压力（图表中红色曲线），出口背压（图表中紫色曲线）
该溢流阀是我司开发的直动溢流阀，测试其静态特性（压力随着流量变化曲线），正常的溢流阀随着流量增大压力升高，而该阀测试结果却随着流量增大压力下降，想用仿真模拟一下需要调整那个结构参数，没有成功，希望大家都能参考参考，共同研究下，谢谢！
