请问附件图中油路走向及插装阀是如何工作的

beinibb · 发表于 2014-10-3 17:13:31

本帖最后由 beinibb 于 2014-10-3 17:20 编辑

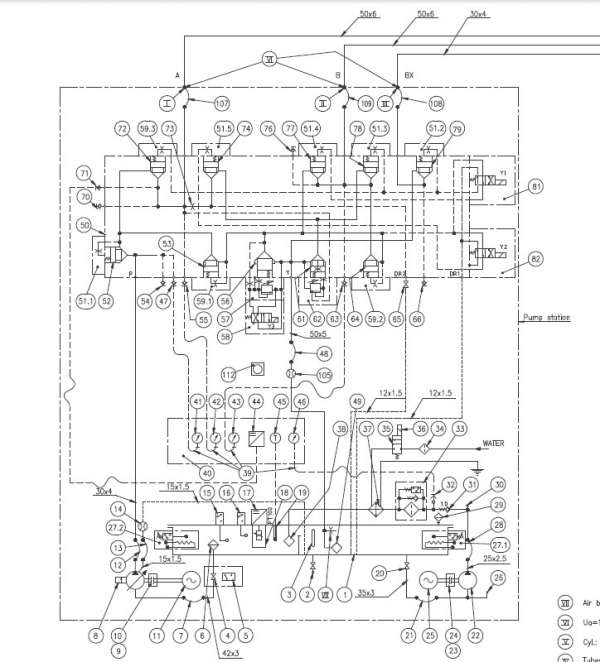

问图一：1、加压时，油路的走向
2、卸压时，油路的走向
3、加压及卸压过程中，各油路是如何通过各插装阀

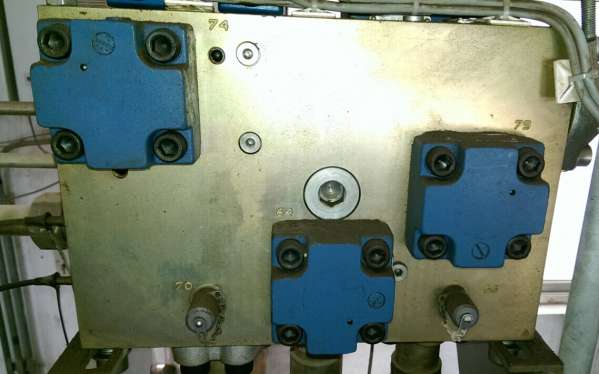

问图二：阀块上64、74、79是插装阀吗？怎么看着像单向阀啊

beinibb · 发表于 2014-10-3 17:22:49

有大神帮忙回复一下吗？原理图上的插装阀我真是搞混了，看不懂油路的走向啊，求助中…………。

泛舟 · 发表于 2014-10-3 17:59:36

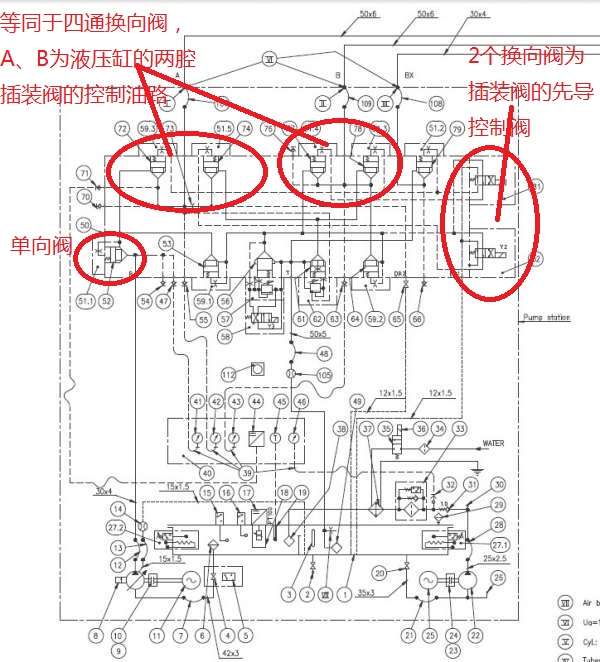

二通插装阀的关键点为插装阀的上腔（控制腔）的高压控制油引入，阀芯关闭，插装阀的上腔（控制腔）的高压控制油引出，阀芯打开，插装阀上有溢流阀的就是溢流阀。插装阀上有溢流阀并有换向阀的就是电磁溢流阀，可由电磁铁来控制卸荷

qqqqqqwwww · 发表于 2014-10-3 19:03:01

版主回复正确。Y1和Y2不得电时，72打开A口进油，78打开B口回油。Y1和Y2得电时，77打开B口进油，74打开A口回油。当Y3不得电时，系统卸荷。得电系统建立压力。

dyt · 发表于 2014-10-4 07:22:50

受益匪浅。

superdos · 发表于 2014-10-4 09:54:12

原理图不知道是怎么了，虽然都能看得见，但看着有点恐惧感，可能是不够清晰吧

yc87001 · 发表于 2014-10-4 10:32:44

楼主，此液压原理图是用在什么设备上面的啊，能否把完整的原理图上传一份，谢谢！

qqqqqqwwww · 发表于 2014-10-4 10:38:25

应该是老外的设计图纸吧!

beinibb · 发表于 2014-10-4 11:37:40

yc87001 发表于 2014-10-4 10:32
楼主，此液压原理图是用在什么设备上面的啊，能否把完整的原理图上传一份，谢谢！

用在进口ATOX50立磨上的，是鬼佬的东西，我看得头都大，。怎么传给你，留个邮箱

beinibb · 发表于 2014-10-4 11:38:26

qqqqqqwwww 发表于 2014-10-4 10:38
应该是老外的设计图纸吧!

正确，就是老外的东西
