关于锁紧回路的问题

冰火苍狼 · 发表于 2014-9-26 10:48:39

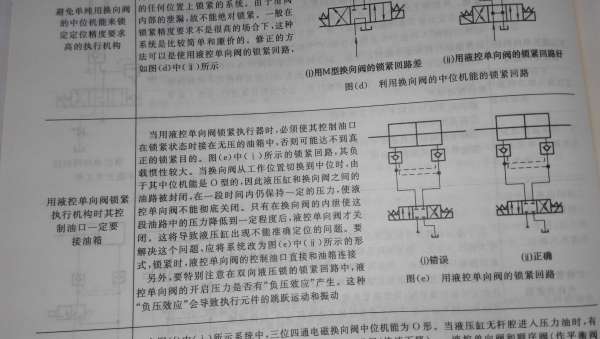

根据图中文字描述，感觉右边的图是错误的，哪位能给指点一下谢谢

ccxxcc · 发表于 2014-9-26 10:56:31

右边的阀中位画错了。应该是上面两边和右下角相通，这样油直接回油箱

分开旅行 · 发表于 2014-9-26 10:58:39

两个图有区别吗？

冰火苍狼 · 发表于 2014-9-26 11:08:56

分开旅行发表于 2014-9-26 10:58
两个图有区别吗？

没有区别右边的图错了

冰火苍狼 · 发表于 2014-9-26 11:09:16

ccxxcc 发表于 2014-9-26 10:56
右边的阀中位画错了。应该是上面两边和右下角相通，这样油直接回油箱

谢谢指教

醉乐清风 · 发表于 2014-9-26 12:46:43

冰火苍狼发表于 2014-9-26 11:09
谢谢指教

秦大同老师的书有部分错误，这套现代机械设计手册的毛病是校阅不认真，这个锁紧回路模型的换向阀中位机能是“H”型，可以适当在旁边更正一下！

醉乐清风 · 发表于 2014-9-26 12:48:09

我买了一本液压单行本，读了后，其实大毛病不多，配合雷天觉院士的液压工程手册月的话很好，书的毛病我在亚马逊里也评论了！

冰火苍狼 · 发表于 2014-9-26 13:32:57

醉乐清风发表于 2014-9-26 12:48
我买了一本液压单行本，读了后，其实大毛病不多，配合雷天觉院士的液压工程手册月的话很好，书的毛病我在亚 ...

谢谢您，以后有问题还要向您请教，麻烦了。

海中游 · 发表于 2014-9-26 14:19:20

Y型最好

冰火苍狼 · 发表于 2014-9-26 15:47:29

海中游发表于 2014-9-26 14:19
Y型最好

受教了，谢谢！
