液压机用插装阀应用原理

sdhzczj · 发表于 2014-9-19 22:06:43

液压机用插装阀应用原理

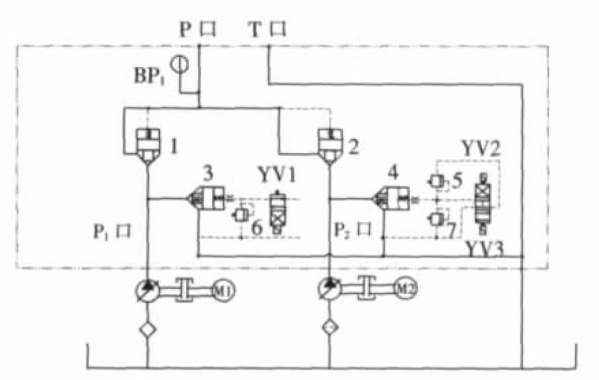

液压机用插装阀见上图
插装阀4在YV2、YV3均失电时电磁阀处中位实现液压泵卸荷这个明白，但当YV2得电电磁阀工作在上位时插装阀4是如何关闭的一直没弄明白，还有YV3得电时如何，请高人指点。

sunlike · 发表于 2014-9-20 07:18:33

这是一个高低压系统，Y2得电，溢流阀5、7回油通道都通油箱，当系统压力上升时，压力设定低的溢流阀工作（5）。Y3得电时，只有溢流阀7的回油可以回油箱，在高的压力下才可以打开4的阀芯，系统调定到设置压力

qqqqqqwwww · 发表于 2014-9-20 07:59:53

本帖最后由 qqqqqqwwww 于 2014-9-20 08:27 编辑

YV2得电显示Y7压力,YV3得电显示Y5压力,高低压组合回路。YV2得电时，溢流阀5的T口连接压力口，弹簧腔施加背压无法打开，故只有7起作用。

卖女孩的火柴 · 发表于 2014-9-20 08:58:39

楼上俩位都没说出本质高低压的目的是什么你们知道吗

qqqqqqwwww · 发表于 2014-9-20 09:07:25

卖女孩的火柴发表于 2014-9-20 08:58
楼上俩位都没说出本质高低压的目的是什么你们知道吗

不知道,请你解释一下,多谢

qqqqqqwwww · 发表于 2014-9-20 09:28:30

卖女孩的火柴发表于 2014-9-20 08:58
楼上俩位都没说出本质高低压的目的是什么你们知道吗

请问插装式溢流阀的插装阀图中画法是否正确?应该是面积比1:1的座阀才对,B口没有有效面积才对,上图中明显是方向功能的画法

qqqqqqwwww · 发表于 2014-9-20 09:59:24

sdhzczj 发表于 2014-9-19 22:06
液压机用插装阀见上图
插装阀4在YV2、YV3均失电时电磁阀处中位实现液压泵卸荷这个明白，但当YV2得电电磁 ...

图画得不对,所以理解困难

sdhzczj · 发表于 2014-9-20 10:54:00

qqqqqqwwww 发表于 2014-9-20 07:59
YV2得电显示Y7压力,YV3得电显示Y5压力,高低压组合回路。YV2得电时，溢流阀5的T口连接压力口，弹簧腔施加背 ...

但是背压是如何产生的

qqqqqqwwww · 发表于 2014-9-20 11:21:59

本帖最后由 qqqqqqwwww 于 2014-9-20 11:45 编辑

sdhzczj 发表于 2014-9-20 10:54
但是背压是如何产生的

通过内泄口通调压弹簧腔，实际工作中，Y5的设定压力小于Y7的设定压力，对不对？

zzfjct · 发表于 2014-9-20 19:10:20

本帖最后由 zzfjct 于 2014-9-20 19:14 编辑

3楼正解！内置阻尼的压力插件可以这样表示的，4楼的问题光凭这个原理图是无法回答的（知道原理图出处的另当别论）。
