力源变量泵怎么实现变量呢？

henry214

xwy@home 发表于 2014-9-10 21:07
您好，尝试参与一下：
1、您提及的泵源和力士乐A7VEP类似，比例阀是比例流量方向阀；
2、开机后提供外控 ...

是的，力士乐的就是型号就是ep的，师傅，使泵斜盘中位是什么意思呢？假如电流越大，或者电磁铁吸力越大的话，进入比例流量阀的流量就增加，从而控制斜盘的倾角的变化来改变油泵的排量吗？还是说比例阀的流量增加。从而控制压力来改变倾角的呢？就是想用旋转编码器来测量比列阀的距离，从而调节油泵的排量，换句话说的是想用编码器来控制这台变量泵的排量呢。

henry214

qqqqqqwwww 发表于 2014-9-10 21:12
明天我查查资料后回复你。别来无恙，老兄。这个变量泵是挤压机上的吧，我曾经用过A7V500的，EP控制

好的，感谢了，恩恩，楼上有个师傅好像知道的，也等他回复看看。

xwy@home

henry214 发表于 2014-9-10 21:15
是的，力士乐的就是型号就是ep的，师傅，使泵斜盘中位是什么意思呢？假如电流越大，或者电磁铁吸力越大的 ...

您好，如下回答：
1、这种泵源，一般都是开机后斜盘处于最大摆角位置，而EP泵需要开机后泵源输出零排量（近似）。故需要给定40bar外控油使得斜盘处于零摆角（斜盘零摆角度=斜盘中位）；
2、斜盘中位后，给电磁铁通电，电推杆推动比例方向阀换向实现变量（这个是泵变量基本知识了）；

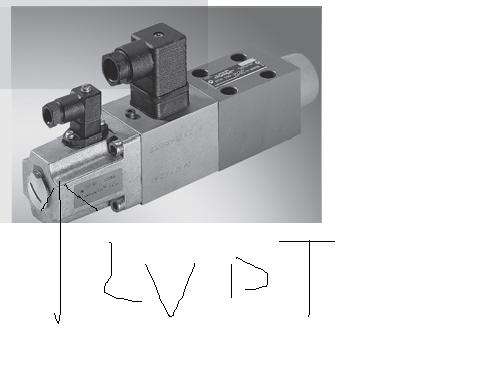

3、一般力士乐SYDFEE/SYDFE1检测斜盘角度的用传感器在泵体检测，而检测阀芯位置的用LVDT传感器，这个如果与泵源方向阀连接需要改进结构，目前没有见过。这就是我为什么问您用编码器检测角度用的原因。如附图箭头所指，大概给个示意图。
4、建议检测泵输出排量，半闭环控制，这样结构改进简单于检测阀芯位置；
5、还有原来EP控制放大板用开环板子例如VT2013等（注意输入电流），如果3、4检测装置连接成立了，也需要改进电气放大板，简单讲需要一种接受反馈信号与输入信号比较的计算放大板子，目前液压泵行业搞这种板子的不多（因为我从事电控泵所以有些发言权。）
6、总之，开环泵变闭泵控制需要机械、电气改进，改进后有成本和标准化等问题。
谢谢！

xwy@home

这个是附图，刚才楼上帖子附图无法显示。故重新传个。

qqqqqqwwww

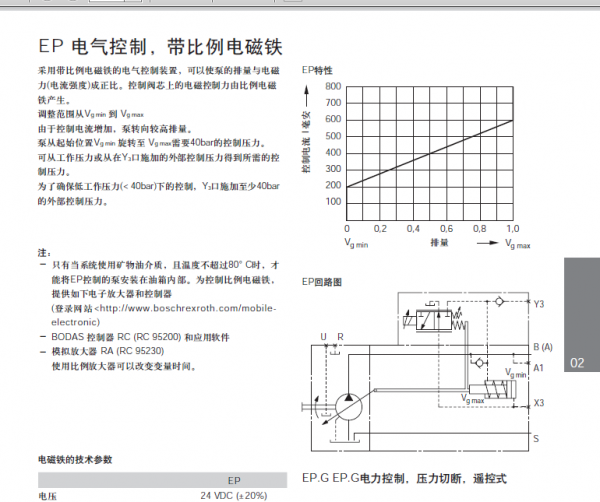

最好有EP泵的液压控制职能图,控制由比例阀,变量活塞和变量反馈杆组成,泵排量调节与输入电磁铁线圈的电流成比例,电磁力直接作用在伺服控制滑阀上,推动泵的变量控制活塞实现变星

henry214

xwy@home 发表于 2014-9-11 06:42
您好，如下回答：
1、这种泵源，一般都是开机后斜盘处于最大摆角位置，而EP泵需要开机后泵源输出零排量 ...

谢谢您的耐心解答，能具体给我讲讲电推杆推动比例方向阀那里吗？是比例阀的开口变大，进入的流量增加，然后压力增加，改变斜盘的倾角，从而改变排量的吗？

henry214

qqqqqqwwww 发表于 2014-9-11 08:57
最好有EP泵的液压控制职能图,控制由比例阀,变量活塞和变量反馈杆组成,泵排量调节与输入电磁铁线圈的电流成 ...

比例阀不是控制进入流量的多少，进而控制压力，由压力来控制变量机构的吗？有个修泵的师傅是这么跟我讲的。

qqqqqqwwww

henry214 发表于 2014-9-11 20:59
比例阀不是控制进入流量的多少，进而控制压力，由压力来控制变量机构的吗？有个修泵的师傅是这么跟我讲的 ...

比例控制

pjsyy2014

肯定是压力的，导致力的大小变以
