图片上的法兰标准时什么

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
发表于 2014-9-3 13:00:16 | 显示全部楼层 |阅读模式
是什么标准,能否给个链接

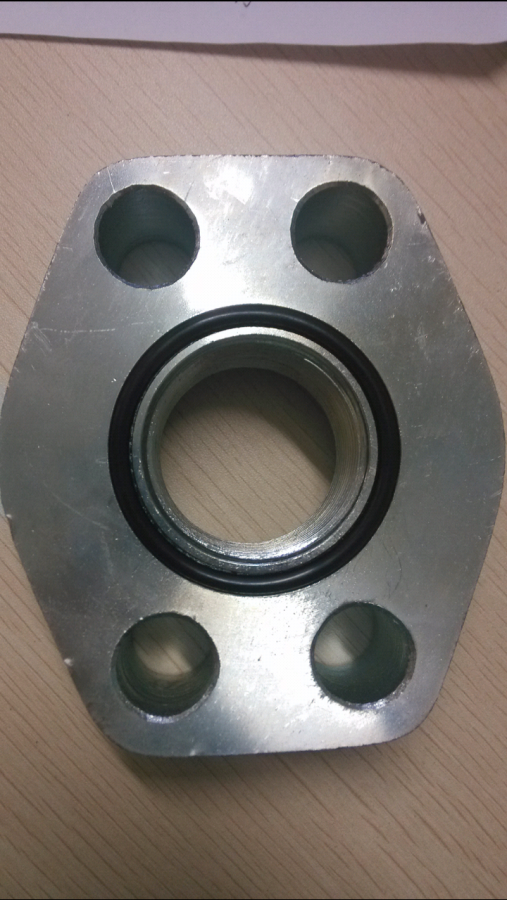

法兰正面

法兰正面

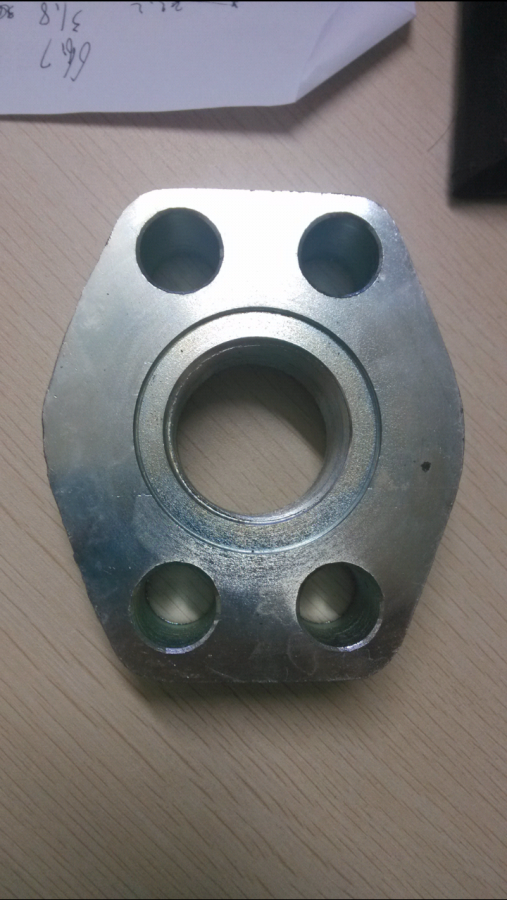

法兰背面

法兰背面
  • 打卡等级:以坛为家
  • 打卡总天数:813
  • 打卡总奖励:3043
发表于 2014-9-3 14:55:59 | 显示全部楼层
看图片,找个法兰一般是SAE标准法兰,见图

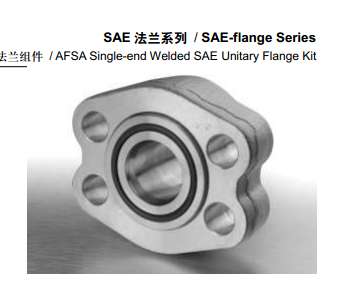

法兰样本

法兰样本
回复

使用道具 举报

发表于 2014-9-3 17:33:39 | 显示全部楼层
请参照标准BS_ISO_6162-2-2002 液压传动.带对开夹或整体式法兰夹的法兰接头以及公制或英制螺钉
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:197
  • 打卡总奖励:1136
发表于 2014-9-3 22:22:56 | 显示全部楼层
SAE整体式的焊接法兰
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
 楼主| 发表于 2014-9-4 08:45:01 | 显示全部楼层
ytjzh 发表于 2014-9-3 17:33
请参照标准BS_ISO_6162-2-2002 液压传动.带对开夹或整体式法兰夹的法兰接头以及公制或英制螺钉

我去网上搜一下,谢谢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:23
发表于 2014-9-4 08:54:13 | 显示全部楼层
翻翻手册或样本就可以了
回复

使用道具 举报

发表于 2014-9-4 10:31:27 | 显示全部楼层
saej518?
回复

使用道具 举报

发表于 2014-10-16 09:43:59 | 显示全部楼层
SAE标准,具体联系我Q1870126497
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:28
  • 打卡总奖励:151
发表于 2014-10-17 21:48:39 | 显示全部楼层
看下是3000pis还是6000pis,如果有Parker样本书查一下就好了,6162不好下载
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:131
  • 打卡总奖励:633
发表于 2015-5-11 22:10:15 | 显示全部楼层
谁能告诉我此法兰的材料
回复

使用道具 举报
