关于差动回路

俺村俺最cool · 发表于 2014-9-1 17:56:56

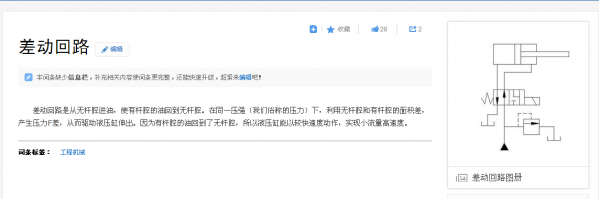

刚在度娘查了一下差动回路，这个图让我有点疑惑，当电磁阀动作时，这油液被分成两股，这流量不是减少了吗？怎么速度会变快？

ccxxcc · 发表于 2014-9-1 19:50:03

电磁阀动作，油缸右边的油没有回油箱，油泵排量加上油缸右边的回油。所以速度会快

zhaoqh · 发表于 2014-9-1 21:10:07

差动回路达到是为快速举升、伸出等动作，有杆腔油液回油没有通过阀体回油箱，而是直接补偿至无杆腔，相当于流量加大，所以负载速度提升

幸福终点站123 · 发表于 2014-9-1 23:31:17

蒽恩恩蒽恩恩
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-22238-1-1.html蒽恩恩
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-22238-1-1.html

静静等待 · 发表于 2014-9-2 07:41:39

2、3楼正解

xzzxsun · 发表于 2014-9-2 10:30:52

油缸的推力小。

在远方说我爱你 · 发表于 2014-9-3 08:32:10

楼主，通电时油液是不会分成两股，油液进不去有杆腔，因为压强相等，有杆腔面积小压力小，所以油液只会进入无杆腔，祝你好运！

sixue98 · 发表于 2014-9-3 08:40:07

差动回路，油缸两腔同时进油，靠面积差工作！

俺村俺最cool · 发表于 2014-9-4 17:50:32

嗯嗯，这几天出差，刚回，谢谢大家的解答，现在懂了，只是有时候突然发神经一样想不通，有疑惑

superdos · 发表于 2014-9-4 21:22:06

无杆腔和有杆腔同时通P口，压力相同，无杆腔受力面积大，所在无杆腔活塞面受力大，活塞村伸出，有杆腔腔的油只能往无杆腔走，所以相当于流量增大了，这样通俗的话应该明白了吧
