对于恒压变量泵的疑惑

tangrui1220

    恒压变量泵在负载压力达到恒压阀设定压力之前，泵处于最大流量状态，相当于一个定量泵。当负载压力增加达到恒压阀设定压力时，恒压变量泵的功能才体现出来，压力保持不变而流量根据需要变化。我的疑问在于负载压力增加，是如何增加的？假如液压缸推动的物体变重了导致摩擦力增大，那万一太大了，泵岂不是带不动了？或者液压缸撞到了物体，这时压力会急剧升高到恒压阀设定压力，而流量会自动减少。


恒压变量泵用于什么场合？压力机？

tangrui1220

还有是如何根据负载需要的流量而变量的，节流么？

xwy@home

您好，关于您的问题我给出如下解答：
1、负载的增大或减小是要看系统执行元件作功的情况而定，泵源提供的压力是根据负载变化的，系统设计中会根据峰值功率（压力X流量）或负载选择变量泵的压力切断数值；
2、泵源的压力切断数值一方面满足峰值负载要求，同时也是保护泵源本身，例如A10V(S)O常规最高压力280bar。您提及的极端情况，系统中的溢流阀会起到二次保护作用，溢流阀设定压力大于压力切断数值的10~20%左右吧；

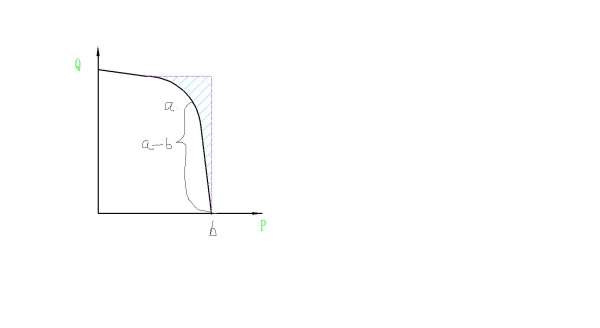

3、恒压变量泵比普通定量泵更节能，根本体现在压力切断时候斜盘会根据负载要求或中位或有一定角度（仍然输出流量）；4、如附图所示，阴影部分为节能体现。a--b段或斜盘中位或斜盘非中位。这些事定量泵+溢流阀无法替代的即无节流或溢流损失；
5、如果您仅仅是理论学习，建议有些工程实践后认识这些会透彻些的；
谢谢！

fubq116

飞机液压系统上，行走机械上

静静等待

3楼解释的比较到位了，压力切断时以高压小流量代替普通定量泵+溢流阀的高压大流量溢流，从而达到节能减小发热的目的

tangrui1220

静静等待 发表于 2014-8-29 08:36
3楼解释的比较到位了，压力切断时以高压小流量代替普通定量泵+溢流阀的高压大流量溢流，从而达到节能减小发 ...

我就是不明白出现什么时候会出现这样的工况！

来自:Android客户端

静静等待

tangrui1220 发表于 2014-8-29 08:52
我就是不明白出现什么时候会出现这样的工况！

来自:Android客户端

例如你的油缸行程到头了，这时候压力一直升高到你的设定的切断压力值然后就切断了，也是一种保护功能

levin

xwy@home 发表于 2014-8-28 23:02
您好，关于您的问题我给出如下解答：
1、负载的增大或减小是要看系统执行元件作功的情况而定，泵源提供的 ...

新人请教您下：这里说的恒压变量泵，和负载敏感泵  一样么？ 怎么看上去作用差不多呀

zzfjct

恒压泵主要用于节流调速回路、长时间保压回路。

lsm123

对，应用在压力机场合，节能
