阀口压差2

飞翔蜻蜓

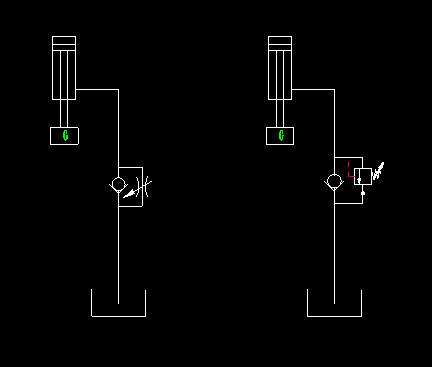

左右两图除两个阀不同，其余相同，图示情况阀下，两个阀压差应该相同吧？如果调节两个阀使油缸下降速度相同，两阀开口是否相同？两阀消耗能量（发热是否相同）？
为什么油压机多用单向顺序阀平衡重物，不用单向节流阀平衡重物？

xiaoshxin

你确定那个是单向顺序阀？出口压力又不去工作，为何用顺序阀

飞翔蜻蜓

xiaoshxin 发表于 2014-8-28 19:18
你确定那个是单向顺序阀？出口压力又不去工作，为何用顺序阀

这只是我为方便理解和分析简化的图

zzfjct

顺序阀提供静态背压，节流阀提供动态背压。
顺序阀可以停住负载，不能控制下落速度。
节流阀不能停住负载，但可以控制下落速度。

初学者

zzfjct 发表于 2014-8-28 21:04
顺序阀提供静态背压，节流阀提供动态背压。
顺序阀可以停住负载，不能控制下落速度。
节流阀不能停住负载 ...

图上是可调节流阀，完全可以停住，节流口全关就行了

wangshangfei

那个所谓单项顺序阀其实是平衡阀的一种符号表示，它在功能上并非单向阀和顺序阀的简单组合。平衡阀通常都用于超越负载工况时对负载限速。

709366750

平衡阀和节流阀是两个不同的概念，前者用于超越负载，后者用于限制速度，两个结合使用很难调整到一个点。

牛奶加咖啡

zzfjct 发表于 2014-8-28 21:04
顺序阀提供静态背压，节流阀提供动态背压。
顺序阀可以停住负载，不能控制下落速度。
节流阀不能停住负载 ...

我理解的动态背压和静态背压是说，顺序阀的溢流压力可调，在同一旋转为止回油节流的压降是随着流量变化而变化。是这么理解吗？

zzfjct

牛奶加咖啡 发表于 2014-8-29 09:29
我理解的动态背压和静态背压是说，顺序阀的溢流压力可调，在同一旋转为止回油节流的压降是随着流量变化而 ...

是的！节流阀能控制垂直液压缸的下落速度，顺序阀要么停止，要么自由下落，很难控制速度。

weixing8688

这个问题之前回答过你,https://www.iyeya.cn/thread-22151-1-1.html
从能量守量的角度很好分析
只有顺序阀是没法调速的
节流阀能调速,但很容易出现下降超速的情况,你可以想一下,手动通节节流阀把下降的油缸调成匀速,想想都费劲,何况工作中是不允许你调的,搞不好调反了,就把你砸坏了.所以一般起重设备都用的是平衡阀
布赫的平衡阀不错,结构也挺复杂的.
