此油路为什么反弹得这么厉害,究竟是哪里引起不保压

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2014-8-26 18:28:45 | 显示全部楼层
cfindfhi 发表于 2014-8-26 14:50
不会出现你说的情况,注意Y6控制盖板里有梭阀。

问题解决了,是Y6哪里的梭阀O形坏了
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-22162-1-1.html
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2014-8-26 18:29:46 | 显示全部楼层
qqqqqqwwww 发表于 2014-8-26 15:05
那只有从Y7和旁边的单向阀泄漏了 ,Y6不可能。Y7电磁阀泄漏导致插件上腔失压,主阀打开泄漏

问题解决了,是Y6哪里的梭阀O形圈坏了。可能是阀孔加工不好才引起冲坏吧
回复

使用道具 举报

发表于 2014-8-26 20:31:05 | 显示全部楼层
cfindfhi 发表于 2014-8-26 14:50
不会出现你说的情况,注意Y6控制盖板里有梭阀。

原来没看懂这细节,谢谢指点{:9_237:}
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-8-26 20:38:09 | 显示全部楼层
huanghaihua 发表于 2014-8-26 18:29
问题解决了,是Y6哪里的梭阀O形圈坏了。可能是阀孔加工不好才引起冲坏吧

你好,能否详细分析一下O圈损坏导致的故障,漏油是走的那条油路,多谢。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2014-8-27 12:26:12 | 显示全部楼层
qqqqqqwwww 发表于 2014-8-26 20:38
你好,能否详细分析一下O圈损坏导致的故障,漏油是走的那条油路,多谢。

这个也难倒我了,我也找不出啊。真不知道油从哪里泄走了。冲坏螺纹梭阀的O圈是电磁阀的A口跟逻辑阀的C腔之间的哪个。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2014-8-27 14:06:32 | 显示全部楼层
图看不清。应该是梭阀来自无杆腔的保压油失压(流向低压端去了)。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2014-8-27 17:00:33 | 显示全部楼层
zzfjct 发表于 2014-8-27 14:06
图看不清。应该是梭阀来自无杆腔的保压油失压(流向低压端去了)。

这是个高清图,只能下载才能看清吧。这里都有单向阀保压,找不到哪个低压端。现在梭阀的O形圈又被冲坏了,应该是阀孔加工不行吧。本人觉得即使梭阀不密封也能保压啊,现在就怀疑Y6跟Y5的电磁换向阀内泄比较厉害,但更换过(换日本油研的)还是一样不行。这个真令本人百思不解啊
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2014-8-27 22:29:23 | 显示全部楼层
仔细检查单向阀CV-10是否有问题导致常通或严重泄漏?
如果Y6梭阀中心口与左口因O型圈失效常通,加上CV-10常通,会发生此故障,但对快进、工进无影响。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2014-8-28 08:49:41 | 显示全部楼层
zzfjct 发表于 2014-8-27 22:29
仔细检查单向阀CV-10是否有问题导致常通或严重泄漏?
如果Y6梭阀中心口与左口因O型圈失效常通,加上CV-10 ...

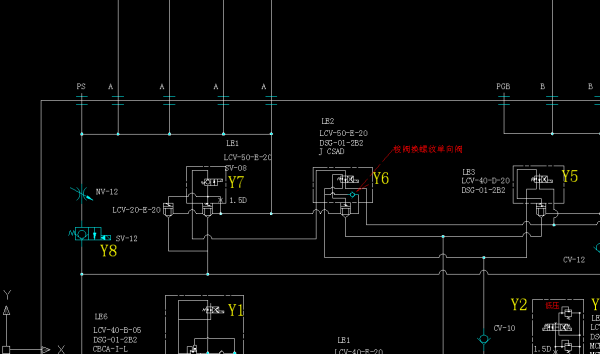

如图,后来在Y6哪里我改用螺纹单向阀代替梭阀,依然不能解决反弹问题。而且还出现一个比较奇怪的现象,就是油缸后退时,只能后退大概10cm左右就后退不了,泵就现现闷压。前进却没有问题。这个本人真的想不出究竟是哪里的问题
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2014-8-28 14:33:49 | 显示全部楼层
huanghaihua 发表于 2014-8-28 08:49
如图,后来在Y6哪里我改用螺纹单向阀代替梭阀,依然不能解决反弹问题。而且还出现一个比较奇怪的现象,就 ...

2个单向阀才能替代一个梭阀,用一个单向阀等于坏了一个O型圈的梭阀。
实话实说,你这个新原理图完全是想当然的设计,没有遵循插装阀设计的成熟结构,发生各种问题就见怪不怪了。
回复

使用道具 举报
